ne斗式提升机的结构及部件的选用

NE系列斗式提升机是应用广泛的连续垂直输送设备，适用于粉状、粒状及小块状物料的提升输送。其结构设计和部件配置直接影响设备运行的可靠性与使用寿命。以下从结构组成和关键部件选用两个方面进行介绍。

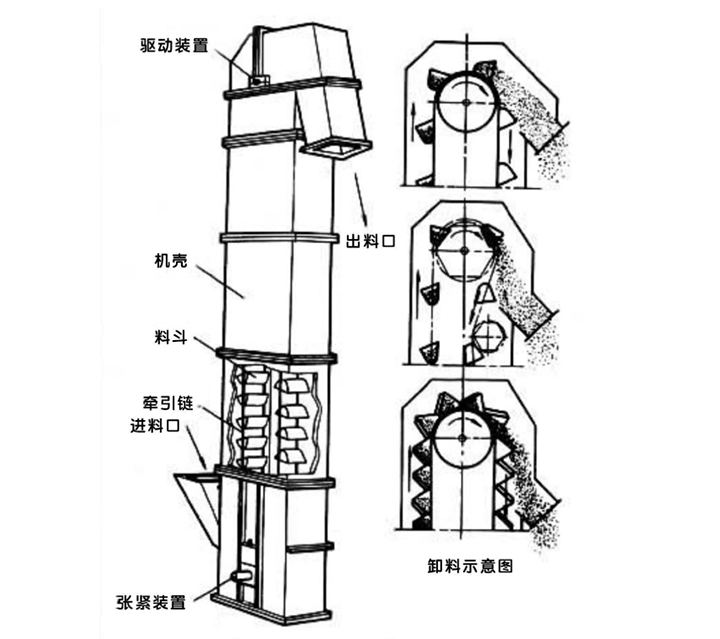

NE斗式提升机结构

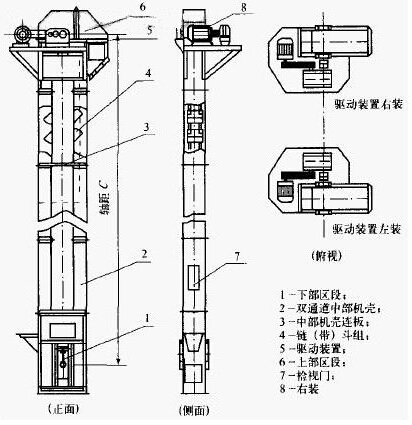

NE系列斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

（1）运行部件

由料斗和专用链条组成，NE30及以下采用单排链，NE50～NE800采用双排链。

（2）驱动装置

采用多种驱动组合驱动（依用户实际需要而定），驱动平台上装有检修架和栏杆。驱动装置粉左装和右装两种。

（3）上部装置

安装有轨道（双排链），逆止器，卸料口装有防回料橡胶板。

（4）中间节

部分中间节装有轨道（双排链），以防止链条在工作中摆动。

（5）下部装置

安装有自动张紧装置。

NE斗式提升机部件选用指南

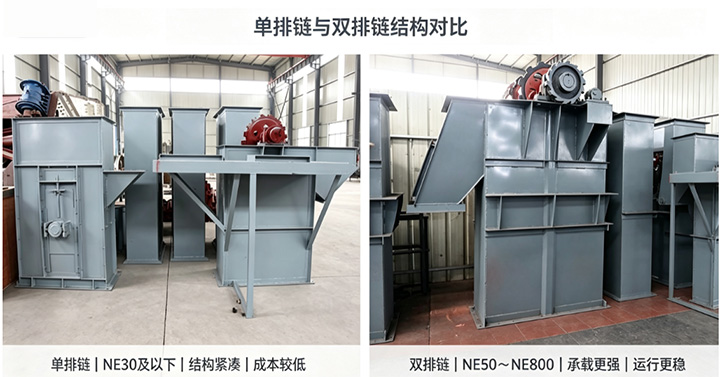

1. 链条的选用

NE系列斗式提升机的链条、料斗和驱动装置是选型时需重点关注的三个关键部件，其规格配置需根据提升高度、物料特性和现场条件综合确定。以下为各部件的具体选用建议：

链条是NE斗式提升机的核心牵引部件，其规格直接影响设备的承载能力和运行稳定性。选型时需根据提升高度和输送量综合判断：

单排链（NE30及以下）：适用于提升高度一般不超过20米、输送量较小的场合。结构紧凑，成本相对较低，适合中小规模生产线。

双排链（NE50～NE800）：适用于提升高度可达40米以上、输送量大的工况。承载能力强，运行平稳，适合高负荷、长时间连续运转的生产需求。

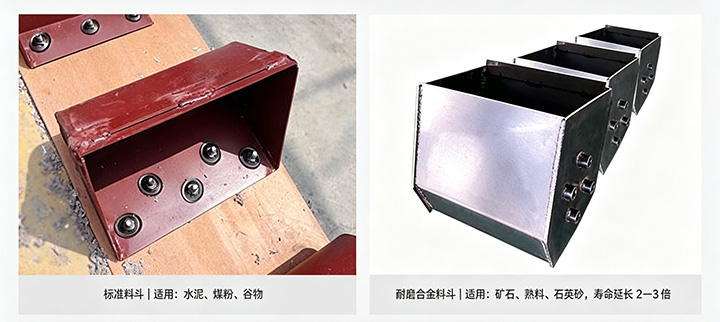

2. 料斗的选用

料斗是直接接触物料的部件，其材质和填充率需根据物料特性确定：

常规物料：输送水泥、煤粉、谷物等干燥、磨琢性小的物料时，选用标准料斗即可满足使用要求。

高磨琢性物料：输送矿石、熟料、石英砂等物料时，建议选用高填充率耐磨料斗。耐磨合金材质可有效延缓料斗磨损，使用寿命可比标准料斗延长2至3倍，减少换频率和维护成本。

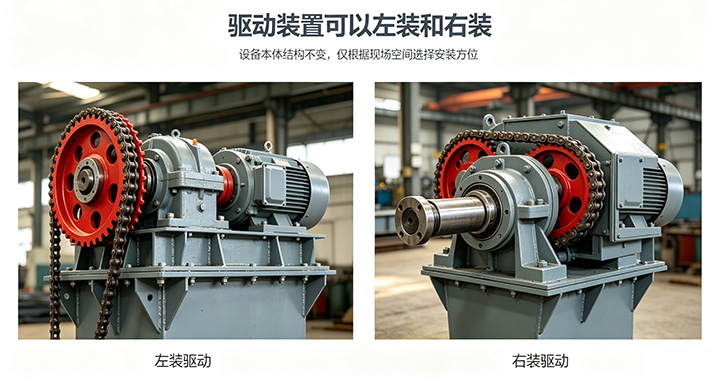

3.驱动装置的选用

驱动装置分为左装和右装两种，选型时需根据现场空间布局和操作习惯确定：

左装：从驱动平台面向设备时，减速机位于设备左侧。

右装：从驱动平台面向设备时，减速机位于设备右侧。

建议在设备选型阶段提前确认现场安装位置和操作通道方向，以避免到场后因驱动方向不匹配而调整基础或增加过渡连接件。对于大产量、高负荷工况，可进一步选配硬齿面减速机或液力偶合器，以减少启动冲击，保护设备。

以上为链条、料斗及驱动装置的选用建议，其他部件（如中间节、下部张紧装置等）均为NE系列标准配置，无需单独选型，出厂时已按规范统一配备。
