斗式提升机垂直输送粉状、粒状及小块状的的散状物料
斗式提升机摘要：链条磨损是斗式提升机约60%非计划性停机的直接诱因。若磨损未及时发现，可能导致断链、料斗坠落甚至机壳损坏，维修成本可达链条更换费用的5-10倍。本文结合大汉机械18年散状物料输送设备制造经验与现场服务案例，梳理三条预警信号与对应的检测标准。

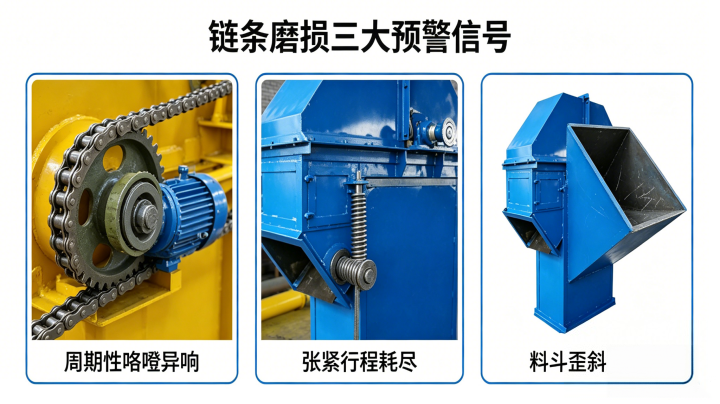

运行异响与周期性冲击
机头或机尾区域出现周期性“咯噔”声或金属撞击声，是链条与链轮啮合关系被破坏的迹象。
夜班值班人员反映“提升机声音不对劲”——这是很多客户第一次发现链条问题的起点。空载或带料运行时，声音从机头或机尾传出，严重时整机伴随抖动。若空载试机异响仍然存在，可排除物料卡堵因素，应优先排查链条销轴与套筒磨损。
成因：链条销轴与套筒长期摩擦导致节距伸长，当磨损后的链条行至链轮时，啮合由主动啮合变为强迫啮合，产生冲击载荷。现场数据表明，销轴表面硬度低于HRC30时，磨损速度会加快。某水泥厂板链斗式提升机（NSE300B型，节距100mm）在使用过程中出现链条断裂，经现场勘查，销轴两端因材质硬度不足导致疲劳断裂。

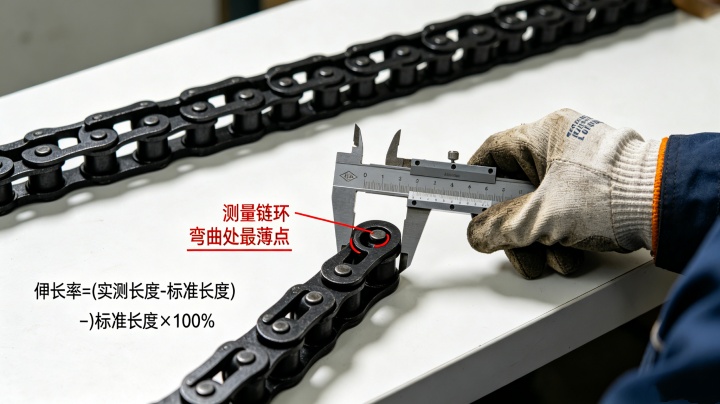

检查方法：停机后用游标卡尺测量链环弯曲处最薄点直径，与新链环数据对比。
张紧行程耗尽
尾部张紧装置调至极限但链条依然松弛，说明链条总伸长量已超过更换阈值。
丝杆调节余量不足2cm，或重锤张紧的重锤块接近底部、行程用尽，但链条仍有垂度——此时继续强行张紧会加剧链条与链轮的磨损，增加断链风险。
量化检查：拉紧状态下测量10~20节链条总长度，按以下公式计算：
伸长率 = (实测长度 - 标准长度) ÷ 标准长度 × 100%
更换标准：伸长率达到2.5%即需更换，不提议通过继续张紧维持运行。张紧装置仅用于补偿正常范围内的弹性伸长和轻微磨损。

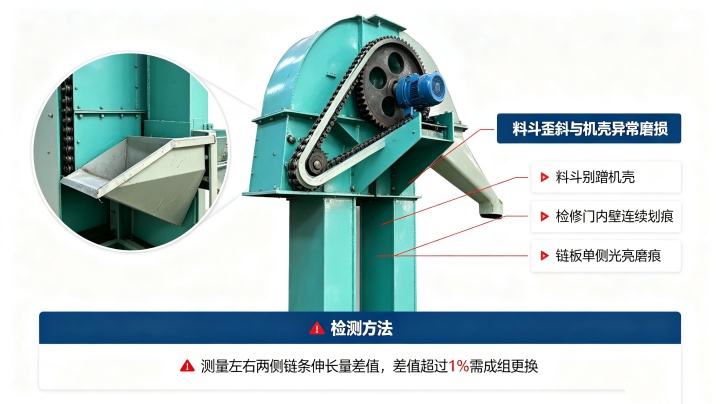

料斗歪斜与机壳异常磨损
两侧链条磨损不均导致的跑偏，会引发料斗剐蹭机壳、链板单侧出现光亮痕迹等二次损伤。
料斗与机壳内壁发生剐蹭，检修门或观察窗内壁出现连续划痕；料斗螺栓松动频率增加。以大汉机械2025年服务的某水泥厂客户为例，其NE100型提升机运行14个月后出现异响和机壳划痕，现场测量显示链环弯曲处直径已磨损2.8mm，超过10%阈值。更换大汉定制热处理链条后，该设备已连续运行8个月无同类问题。
检查方法：测量左右两侧链条伸长量差值，若差值超过1%，说明两侧磨损不均，需成组更换。

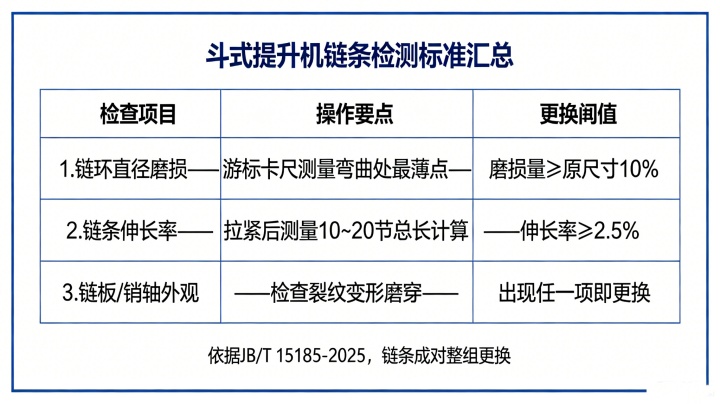

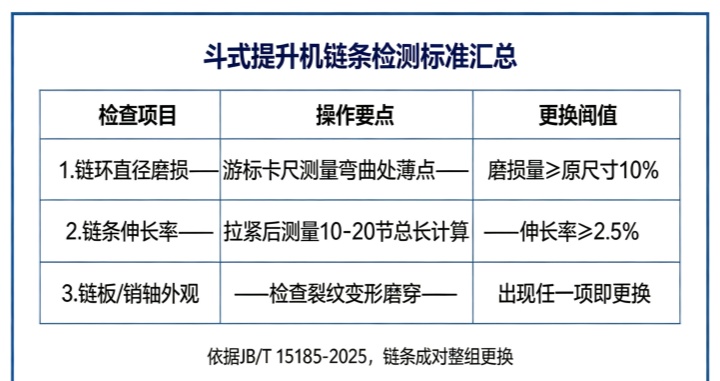

检测标准汇总
以下标准依据JB/T 15185-2025《斗提链和链轮》（2026年3月1日实施）对链条和链轮的技术要求制定：
| 检查项目 | 操作要点 | 更换阈值 |
|---|---|---|
| 链环直径磨损 | 游标卡尺测量弯曲处最薄点 | 磨损量≥原尺寸10% |
| 链条伸长率 | 拉紧后测量10~20节总长计算 | 伸长率≥2.5% |
| 链板/销轴外观 | 检查裂纹、变形、磨穿 | 出现任一项即更换 |
更换要求：两侧链条需整组成对更换，不提议单侧更换或只换一节。若链轮齿部磨损≥原厚度1/3或齿形变形，建议链条与链轮成套更换，避免新旧件互损。同步检查链轮轴承磨损情况，如磨损严重立即更换。

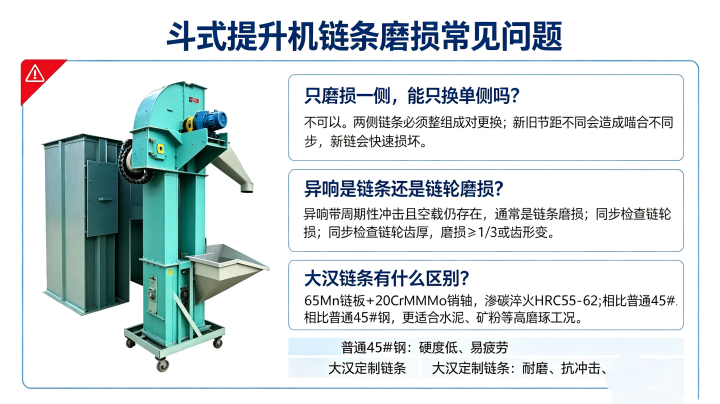

常见问题
问：链条只磨损了一侧，可以只换单侧吗？
答：不可以。两侧链条需整组成对更换。新旧链条节距不一致会导致啮合不同步，新链条会快速损坏。
问：如何判断是链条磨损还是链轮磨损导致的异响？
答：若异响伴有周期性冲击且空载时依然存在，通常链条已发生磨损。此时应同步检查链轮齿部，若齿厚磨损≥1/3或齿形变形，建议成套更换。
问：大汉机械的链条与市面普通链条有什么区别？

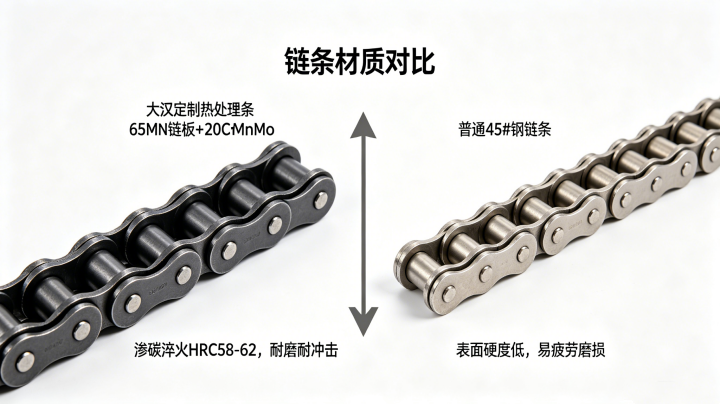

答：大汉链条采用65Mn链板、20CrMnMo销轴（渗碳淬火HRC58-62）。材质选型和热处理工艺直接影响链条耐磨损性能——45#钢材质表面硬度较低，在交变应力载荷下容易发生疲劳损伤。大汉链条适用于水泥、矿粉等磨琢性物料工况。
大汉机械能提供什么
不确定链条是否需要更换？ 大汉工程师提供工况诊断服务。您可发送物料类型、提升高度、产量和运行时长至 15836198876（微信同号），24小时内收到诊断结果和备件更换建议。
