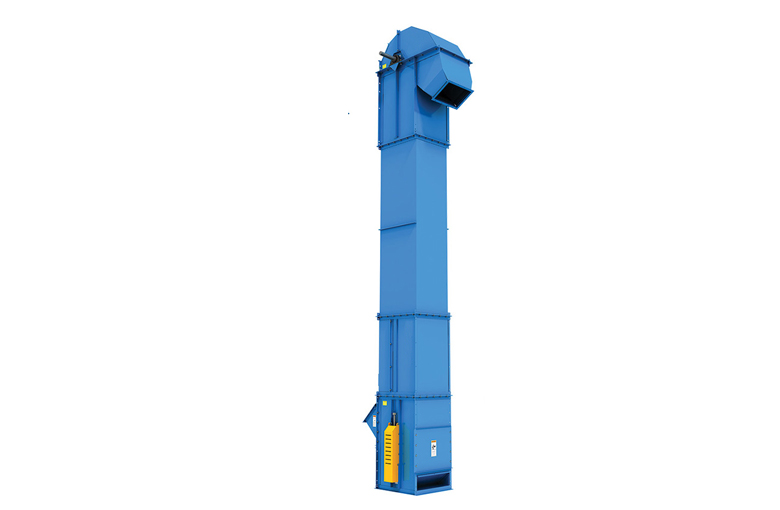

皮带斗式提升机

皮带斗式提升机产品定义

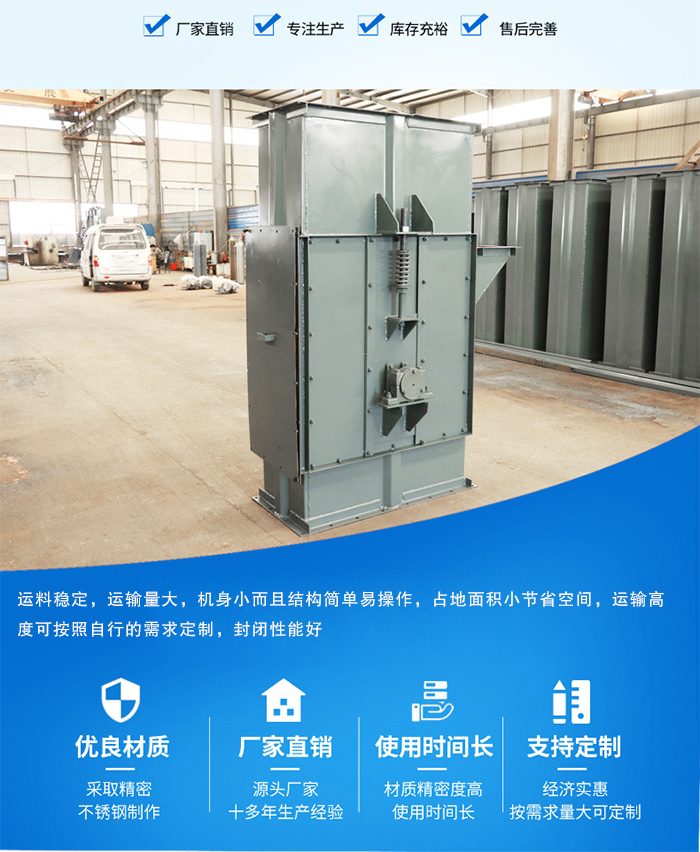

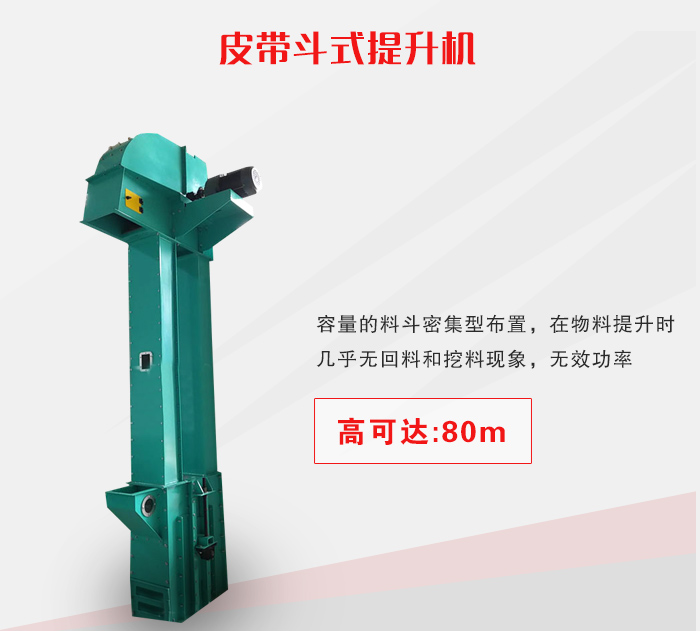

皮带斗式提升机即皮带牵引斗式提升机，又称斗提机，胶带斗式提升机，是均匀固接于环形皮带上的一系列料斗，竖向提升物料的连续输送机械。运料稳定，运输量大，机身小而且结构简单易操作，占地面积小节省空间，运输高度可按照自行的需求定制，封闭性能好。

皮带斗式提升机应用场景及物料

皮带斗式提升机用于各种粉末状、细粒和粗粒物粒的垂直输送。可广泛应用于饲料、面粉、食品化工等行业如：煤、水泥、石块、砂、粘土、矿石等。

皮带斗式提升机特点

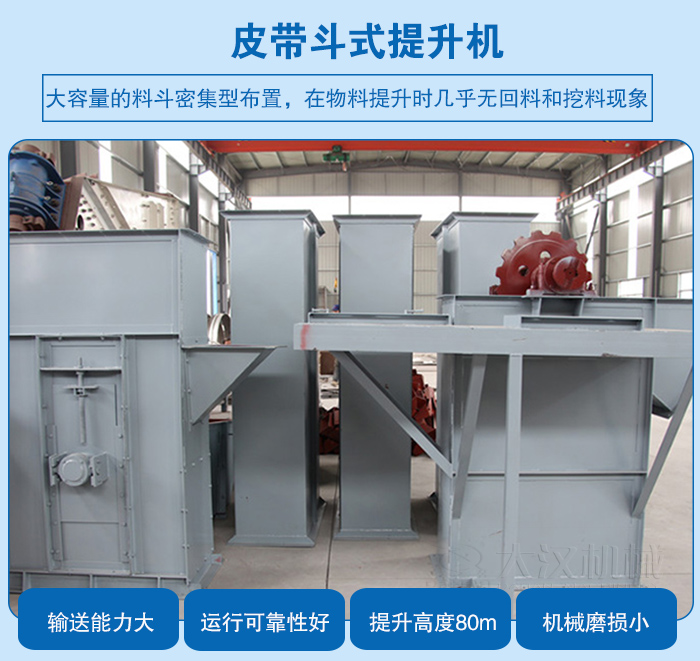

1、大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象，无效功率少。

2、输送能力大，输送高度较高（一般为12～32m，高可达80m）。

3、运行可靠性好，先进的设计原理和加工方法，确保了整机运行的可靠性。提升高度高，提升机运行平稳，因此可达到较高的提升高度。。

4、皮带斗式提升机的喂料采取流入式，无需用斗挖料。材料之间很少发生挤压和碰撞现象。在设计时确保物料在喂料、卸料时少有撒落,减少了机械磨损。

皮带斗式提升机结构有哪些部分组成？

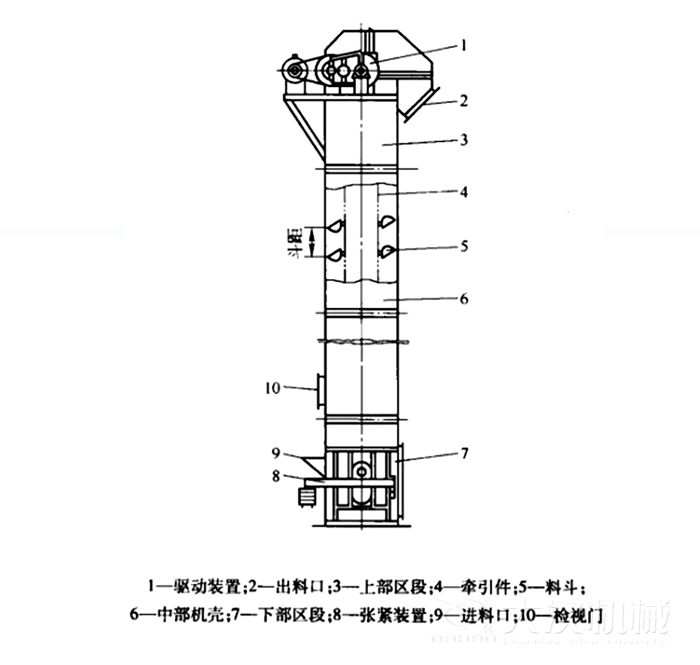

皮带斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成。

皮带斗式提升机是如何运作的？

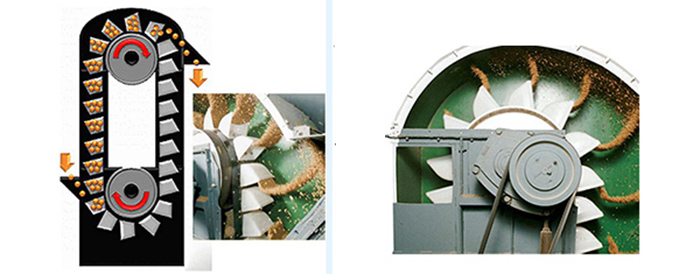

固接着一系列料斗的牵引构件（皮带）环绕在提升机的头轮与底轮之间构成闭合轮廓。驱动装置与头轮相连，使斗式提升机获得动力并驱动运转。张紧装置与底轮相连，使牵引构件获得必要的初张力，以保证正常运转。物料从提升机的底部供入，通过轮廓。驱动装置与头轮相连，使斗式提升机获得动力并驱动运转。张紧装置与底轮相连，使牵引构件获得必要的初张力，以保证正常运转。物料从提升机的底部供入，通过一系列料斗向上提升至头部，并在该处实现卸载，从而实现在竖直方向内运送物料。

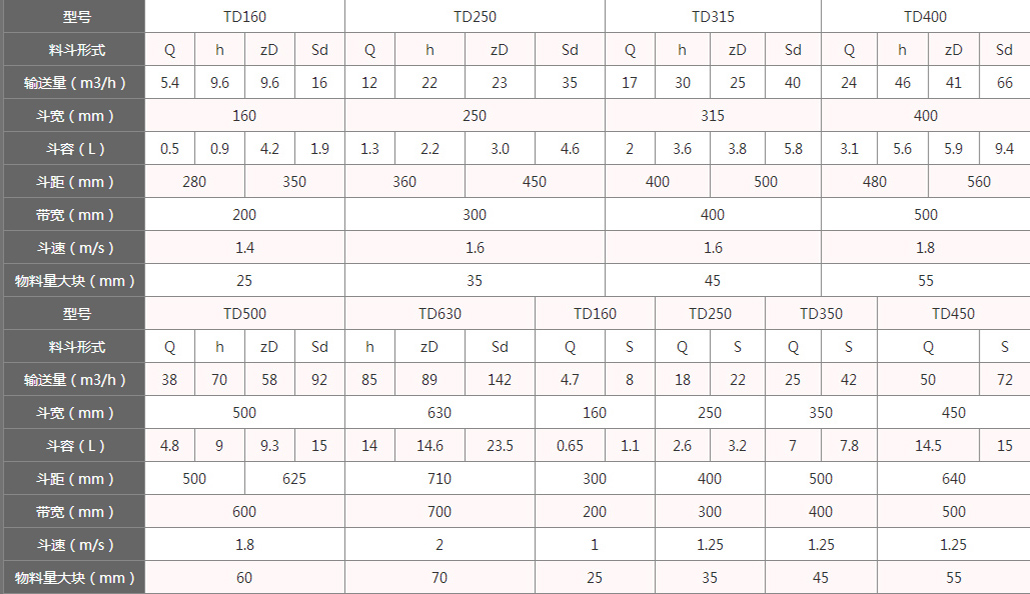

皮带斗式提升机型号与参数

型号	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
输送量(m3/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗宽(mm)	160				250				315				400
斗容(L)	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距(mm)	280		350		360		450		400		500		480		560
带宽(mm)	200				300				400				500
斗速(m/s)	1.4				1.6				1.6				1.8
物料最大块(mm)	25				35				45				55
型号	TD500				TD630				TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd		Q	S	Q	S	Q	S	Q	S
输送量(m3/h)	38	70	58	92	85	89	142		4.7	8	18	22	25	42	50	72
斗宽(mm)	500				630				160		250		350		450
斗容(L)	4.8	9	9.3	15	14	14.6	23.5		0.65	1.1	2.6	3.2	7	7.8	14.5	15
斗距(mm)	500		625		710				300		400		500		640
带宽(mm)	600				700				200		300		400		500
斗速(m/s)	1.8				2				1		1.25		1.25		1.25
物料最大块(mm)	60				70				25		35		45		55

皮带斗式提升机皮带如何更换？

1、首先将新皮带运至斗式提升机尾部，打开斗式提升机两侧的尾部观察口，通过其中一个尾部观察口将旧皮带从斗式提升机尾轮处断开；

2、提升机的尾部观察口将准备好的斗式提升机的新皮带与旧皮带相应断头端进行连接，然后在斗式提升机首轮处开始盘车，直至旧皮带从另一个尾部观察口全部输出完毕，断开新皮带和旧皮带的连接处；

3、后将新皮带的两个断头进行连接。本发明的有益效果是：通过人工盘车的方法对斗式提升机的皮带进行更换，避免了拆除斗式提升机首轮处护罩的工序，整个过程简单易操作，安全系数高，更换时间短，不影响正常的生产。
