链条斗式提升机

产品介绍

链条斗式提升机运行部件是由料斗和专用链条组成，采用自流式装料，重力式卸料。链条是优质合金钢高强度板式链条或圆环链条，耐磨而可靠。驱动部分采用硬齿面减速器。该机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送,物料温度在250℃以下。

大汉链条斗式提升机包括环链斗式提升机和板链斗式提升机两种类型，不同类型的设备对应的提升量是不同的

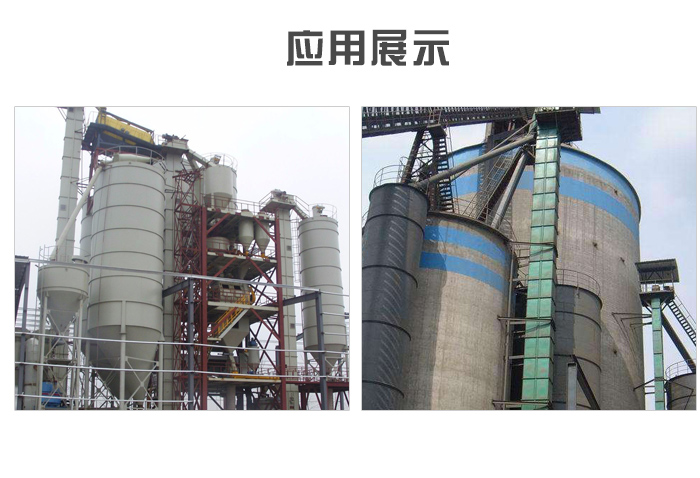

应用行业

链条斗式提升机主要用于粮食、冶金、化工、煤炭、建材、医药等行业，用于从地出向高处输送粉状、粒状或小块状物料，如：水泥、石灰石、石膏、块煤、焦炭等。

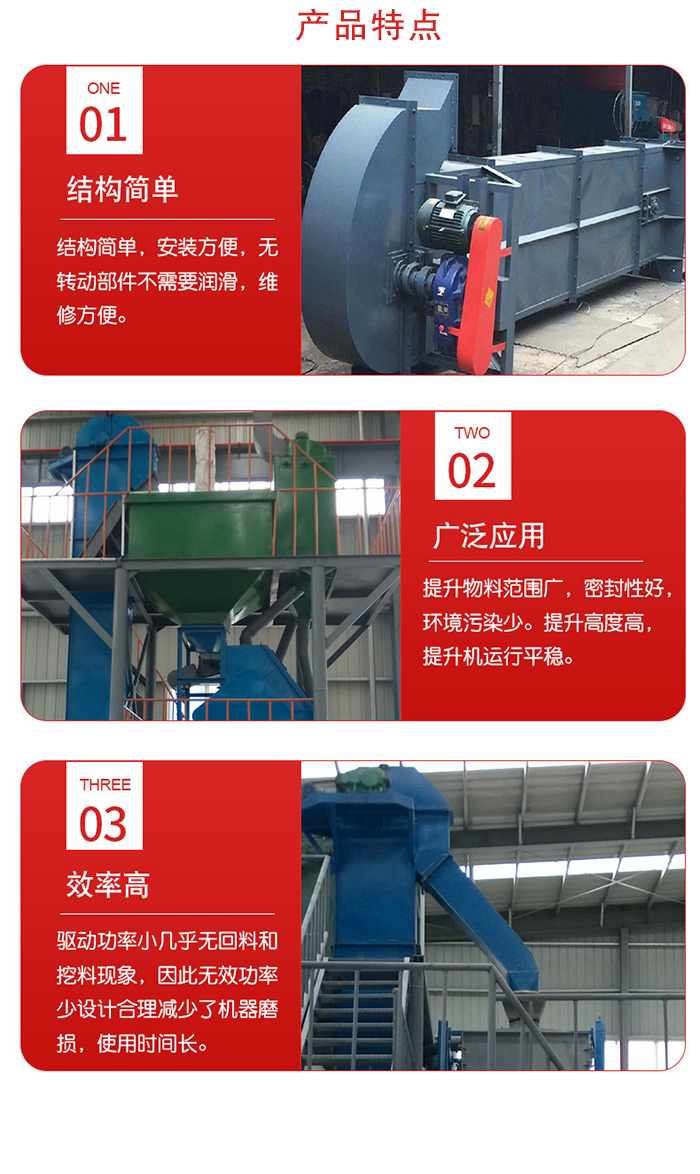

产品特点

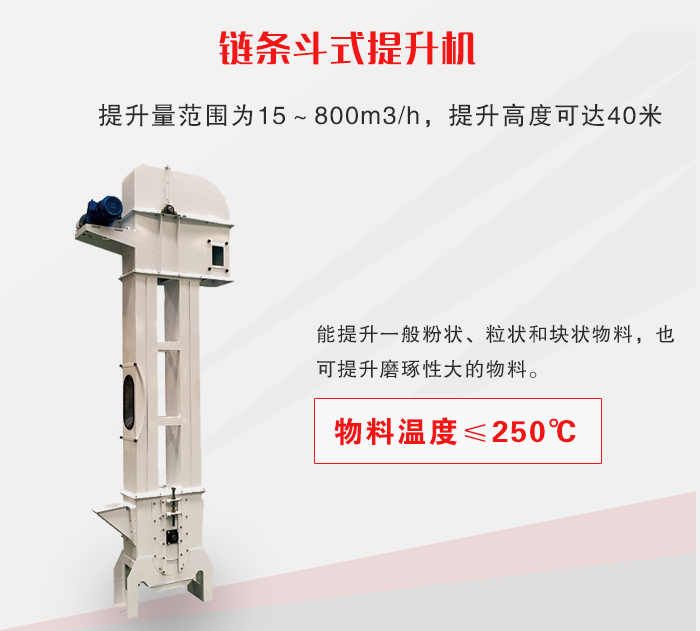

1、能提升一般粉状、粒状和块状物料，也可提升磨琢性大的物料。物料温度≤250度；

2、提升量范围为15～800m3/h，提升高度可达40米；

3、物料提升时，几乎无回料和挖料现象，因此无效功率少，所耗功率是环链提升机的70%；

4、采取流入式喂料，无需用斗挖料，材料之间很少发生挤压和碰撞现象，输送链使用寿命超过5年；

5、无故障时间超过3万小时。操作、维修方便，易损件少。

结构组成

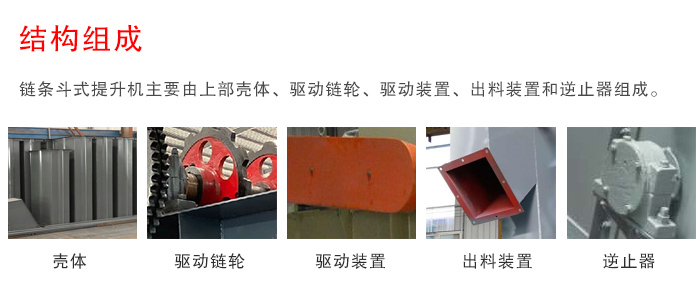

链条斗式提升机主要由上部壳体、驱动链轮、驱动装置、出料装置和逆止器组成。

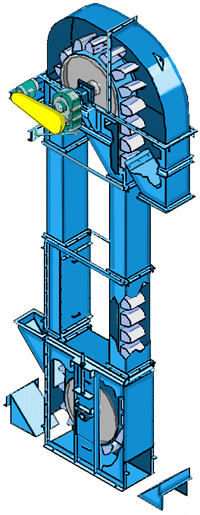

工作原理

链条斗式提升机启动后，电动机产生动力通过联轴器将需要的动力传递减速器上，小链轮带大链轮，从而带动整机运动，物料从较低位的进料斗随着输送带或链提升到一定高度后被抛洒出去，从而完成对物料的输送提升任务。

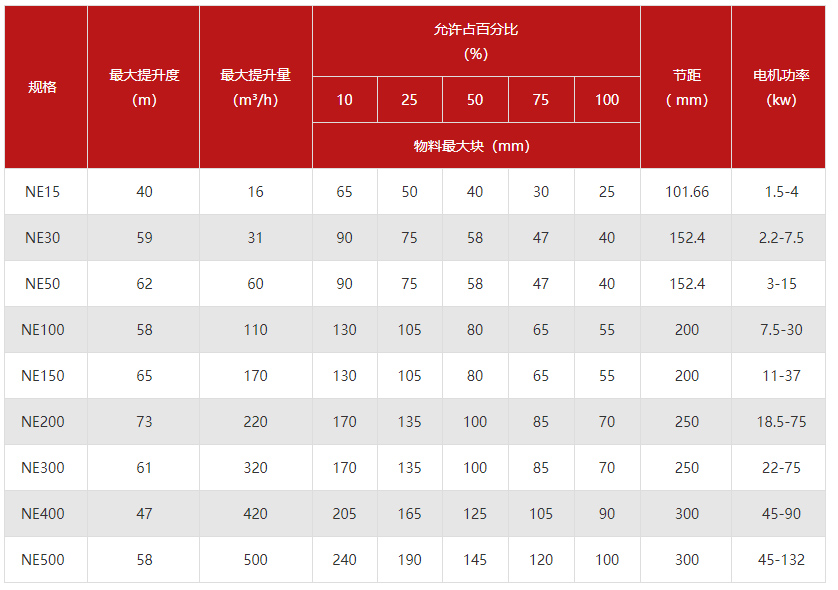

技术参数

规格	最大提升度 (m)	最大提升量 (m³/h)	允许占百分比（%） 物料最大块 (mm)					节距 (mm)	电机功率 (kw)
			10	25	50	75	100
NE15	40	16	65	50	40	30	25	101.66	1.5‑4
NE30	59	31	90	75	58	47	40	152.4	2.2‑7.5
NE50	62	60	90	75	58	47	40	152.4	3‑15
NE100	58	110	130	105	80	65	55	200	7.5‑30
NE150	65	170	130	105	80	65	55	200	11‑37
NE200	73	220	170	135	100	85	70	250	18.5‑75
NE300	61	320	170	135	100	85	70	250	22‑75
NE400	47	420	205	165	125	105	90	300	45‑90
NE500	58	500	240	190	145	120	100	300	45‑132
