环链斗式提升机

环链斗式提升机产品概述

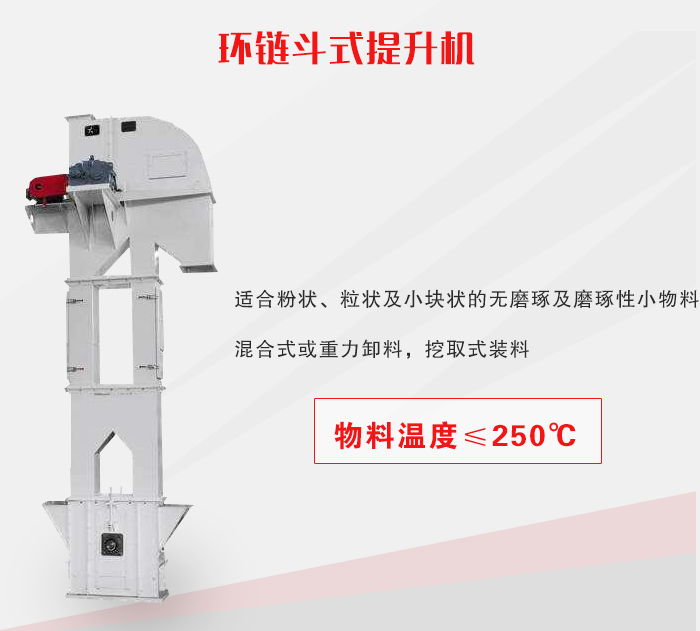

环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等,输送高度高40m，其特点为，结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250℃。

环链斗式提升机主要特点

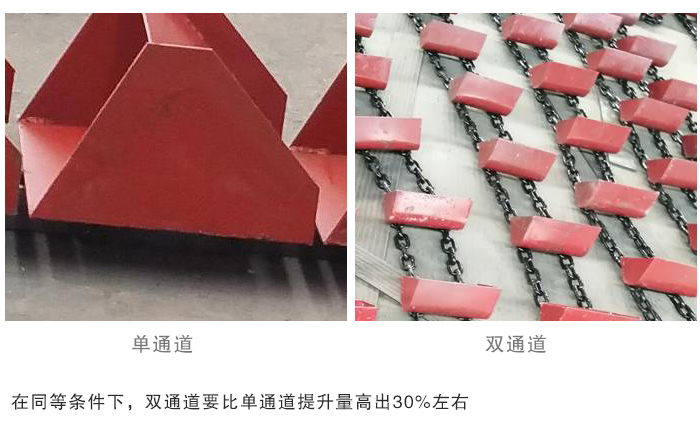

1、相同斗宽的TH型与HL型相比，输送量增大近一倍，是普通机型的30%以上

2、下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而保证机器的正常运转，避免了打滑或脱链。

3、牵引件为低合金高强度圆环链链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长

4、采用了组装式链轮，有轮体、轮缘用高强度螺栓联接而成，在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便，且节约拆料、降低了维修费。

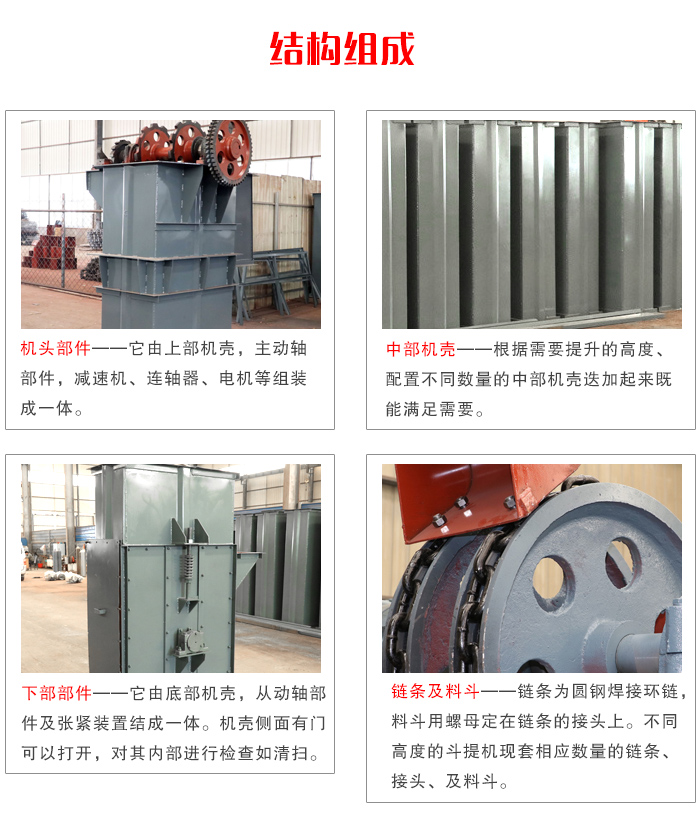

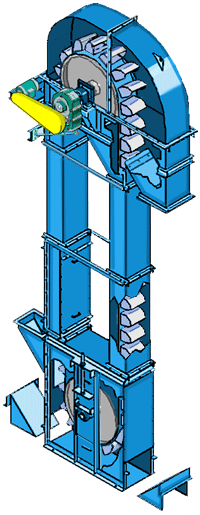

环链斗式提升机结构

1、机头部件：它由上部机壳，主动轴部件，减速机、连轴器、电机等组装成一体。

2、中部机壳：根据需要提升的高度、配置不同数量的中部机壳迭加起来既能满足需要。

3、下部部件：它由底部机壳，从动轴部件及张紧装置结成一体。机壳侧面有门可以打开，对其内部进行检查如清扫。

4、链条及料斗：链条为圆钢焊接环链，料斗用螺母定在链条的接头上。不同高度的斗提机现套相应数量的链条、接头、及料斗。

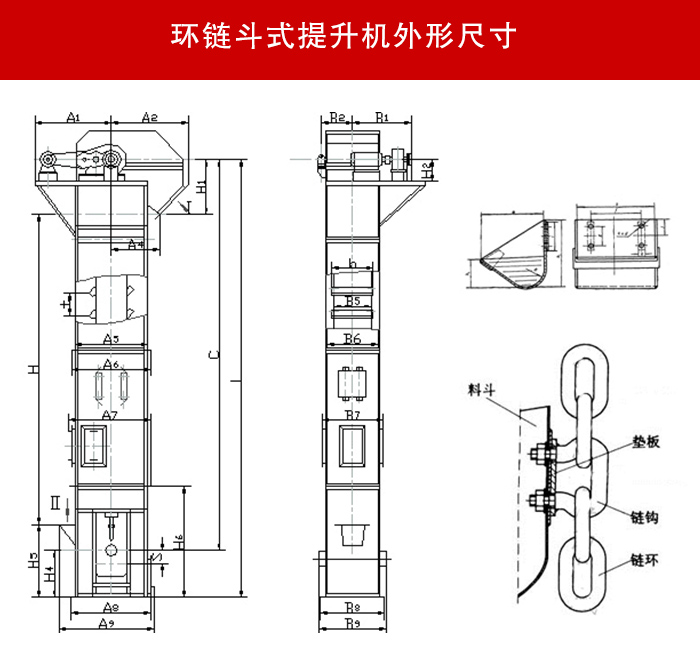

环链斗式提升机外形尺寸：

环链斗式提升机工作原理：

我公司生产的HL型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。HL型斗式提升机的牵引机构是两根环形链条。

环链斗式提升机主要技术参数

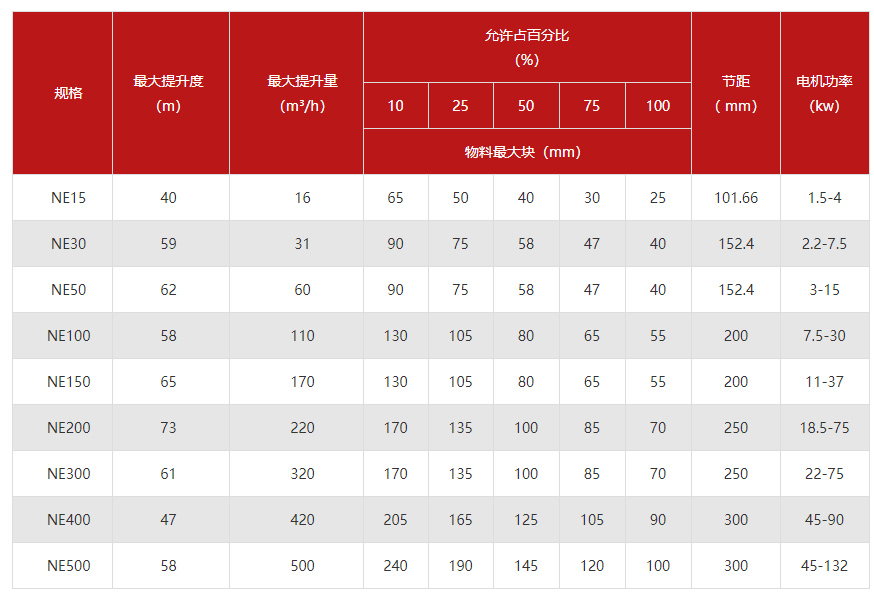

规格	最大提升度(m)	最大提升量(m³/h)	允许占百分比(%)					节距(mm)	电机功率(kw)
			10	25	50	75	100 物料最大块(mm)
NE15	40	16	65	50	40	30	25	101.66	1.5‑4
NE30	59	31	90	75	58	47	40	152.4	2.2‑7.5
NE50	62	60	90	75	58	47	40	152.4	3‑15
NE100	58	110	130	105	80	65	55	200	7.5‑30
NE150	65	170	130	105	80	65	55	200	11‑37
NE200	73	220	170	135	100	85	70	250	18.5‑75
NE300	61	320	170	135	100	85	70	250	22‑75
NE400	47	420	205	165	125	105	90	300	45‑90
NE500	58	500	240	190	145	120	100	300	45‑132

订货时除注明型号数量外,必须提供提升高度数据。

深斗式料斗适用干燥松散物料,浅斗式料斗适用于潮湿粘性物料。
