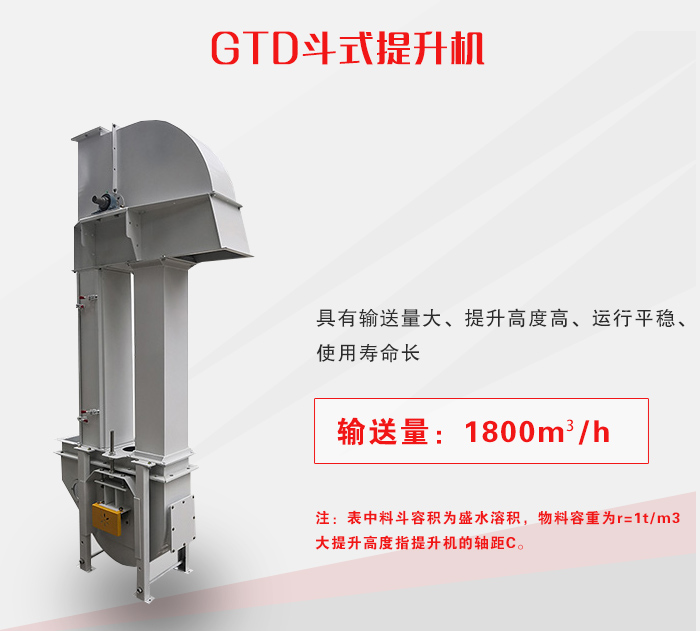

GTD斗式提升机

GTD斗式提升机产品概述：

GTD斗式提升机是继TD型、TH型斗式提升机在各行业得到广泛应用之后，我厂根据国内广大市场的需求，在保持TD型TH型提升机原先的各项优点和先进性能的基础上，引进开发生产出了GTD型、GTH型高效斗式提升机。该机型是一个产品经济性、使用检修可靠性于一体的产品，已经投入市场，并达到用户好评，欢迎大家比较选用。

GTD斗式提升机特点与用途：

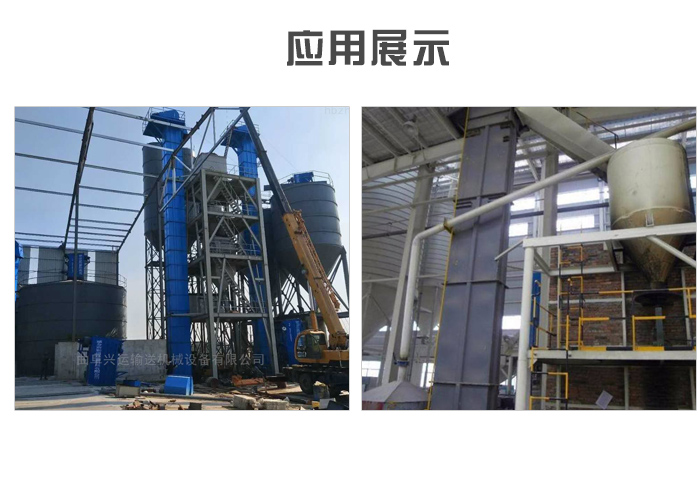

1、GTD与GTH型斗式提升机具有输送量大、提升高度高、运行平稳、使用寿命长等特点。适用较干的散状物料垂直输送，可广泛地应用于建材、化工、煤炭、电力、港口运输等行业的物料运输系统。

2、GTD型为胶带式、以EP输送带和钢丝绳芯胶带为牵引件。GTH型为环链式，以高强度环链为牵引件，该链条按GB/T12718－91《矿用高强度圆环链》制造。GTD高效斗式提升机设备有两种料斗。bd和dh型，这是一种深型斗，一般适用于输送干燥、松散、易于抛出、流动性好的物料，如水泥、煤块、碎石、粮食等物料；ad和ah型是一种比深斗浅的斗，它适用于流动性差一些。稍有湿的物料，如砂、煤、化工原料等。

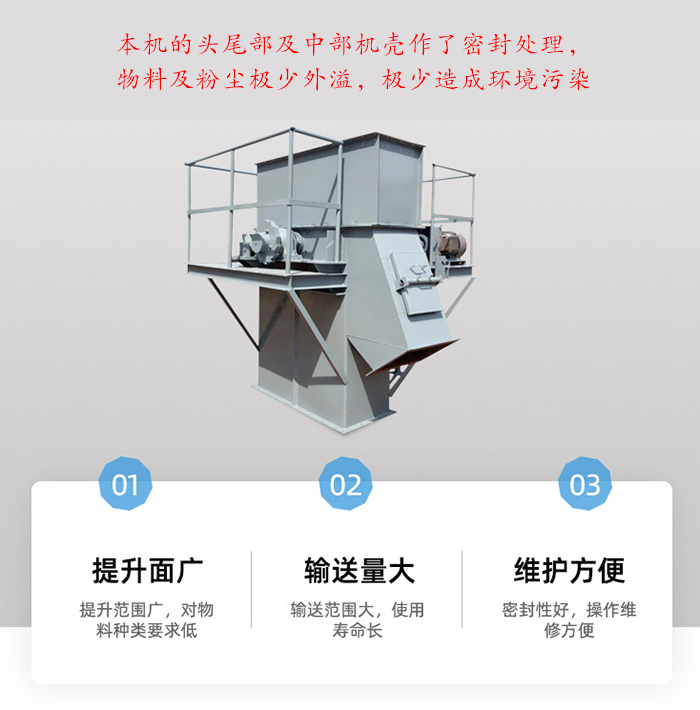

3、本机的头尾部及中部机壳作了密封处理，物料及粉尘极少外溢，极少造成环境污染。

4、本机为混合或重力卸料，掏取式喂料。

5、GTH型上轮为组装式链轮、轮缘用高强度钢螺栓联在轮体上，在链轮磨损后，只需要换轮缘，维修方便，节省原材料，降低维修费用。下轮改为凸缘轮，改变了原双链轮成本高，易脱链的缺陷。

6、GTD型上轮采用斜边光轮、该轮具有自定心的作用，可避免输送带跑偏。

7、本机型在下部设有料位器和速度控制器，用户可根据需要造取，以达到电自动控制的目的。

8、本机涨紧装置有两种，对于提升高度不大于25m高的机型，一般选用丝杆涨紧，对于提升高度大于25m的机型，选用重力涨紧，特殊要求，用户订货时请说明。

注：表中料斗容积为盛水溶积，物料容重为r=1t/m3大提升高度指提升机的轴距C。

GTD型斗式提升机配ah型斗输送能力表

斗宽mm	160	200	250	315	400	500	630	800	1000	1250	1600
料斗容积（L）	2.6	4.1	6.5	10	16	25	40	64	102	161	255
输送量m³/h φ=75%	30	47	65	100	145	205	350	475	720	1135	1800
	23	35	49	75	110	154	262	356	540	851	1350
提升高度m	60	60	60	60	60	60	60	55	55	40	40

>

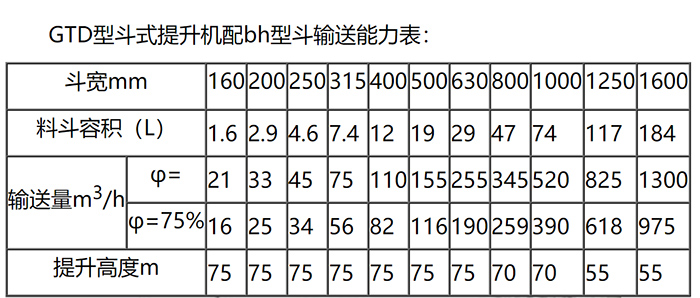

GTD型斗式提升机配bh型斗输送能力表

斗宽mm	160	200	250	315	400	500	630	800	1000	1250	1600
料斗容积（L）	1.6	2.9	4.6	7.4	12	19	29	47	74	117	184
输送量m³/h φ=75%	21	33	45	75	110	155	255	345	520	825	1300
	16	25	34	56	82	116	190	259	390	618	975
提升高度m	75	75	75	75	75	75	75	70	70	55	55

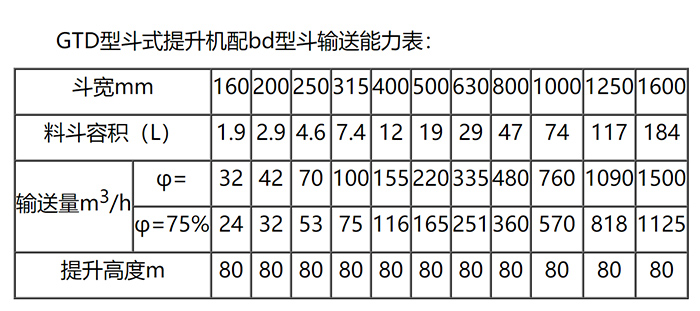

GTD型斗式提升机配bd型斗输送能力表

斗宽mm	160	200	250	315	400	500	630	800	1000	1250	1600
料斗容积（L）	1.9	2.9	4.6	7.4	12	19	29	47	74	117	184
输送量m³/h φ=75%	32	42	70	100	155	220	335	480	760	1090	1500
	24	32	53	75	116	165	251	360	570	818	1125
提升高度m	80	80	80	80	80	80	80	80	80	80	80
