TH环链斗式提升机

TH系列环链斗式提升机产品概述

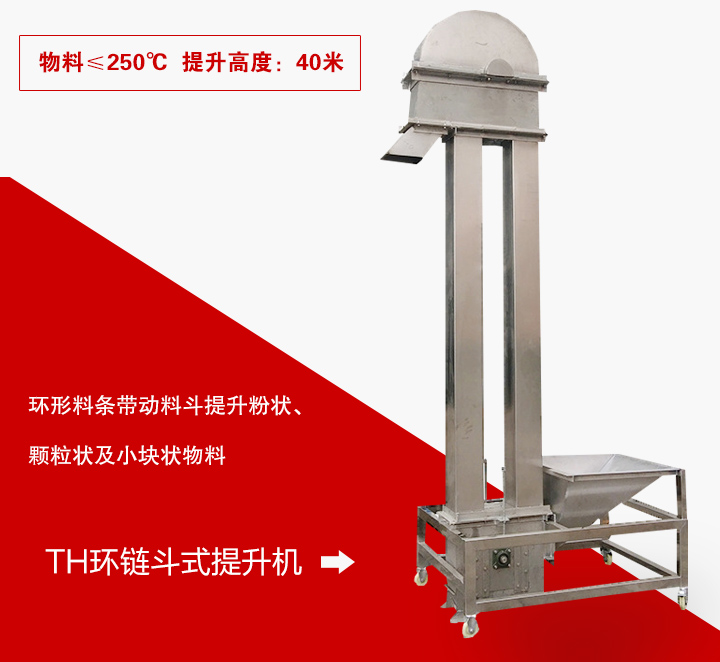

TH环链斗式提升机垂直提升鸡精

TH环链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。

该斗式提升机适用于输送堆积密度小于1.5t/m易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。

本机备有二种料斗：ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。

本机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机大输送量365m3/h,大提升高度为50m。

TH环链斗式提升机主要特点

1、提升机环链采用低合金钢锻造，并经渗碳淬火处理，具有极抗拉强度和耐磨性能。

2、提升高度达40米，改进机型的提升输送量比普通机型提高30%以上。

3、中节机壳具有单通道和双通道两种形式。

4、下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链。

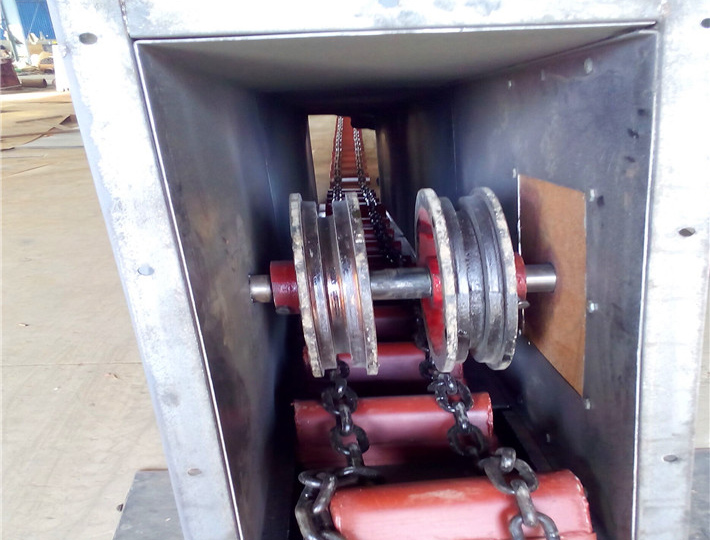

5、组装式链轮，使用寿命长，轮缘更换工作简便。

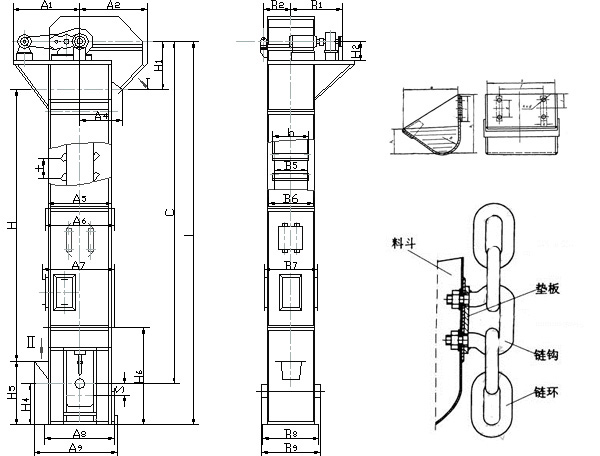

TH环链斗式提升机外形示意图

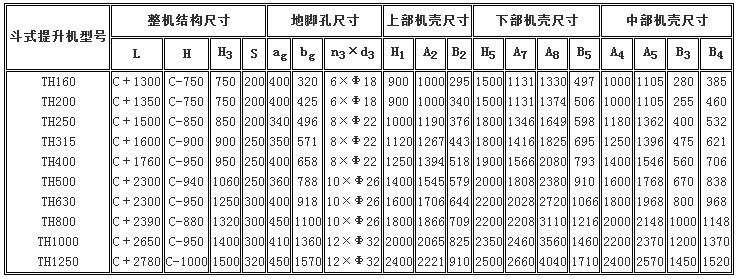

TH环链斗式提升机型号及参数

斗式提升机型号	整机结构尺寸				地脚孔尺寸			上部机壳尺寸			下部机壳尺寸				中部机壳尺寸
	L	H	H₃	S	ag	bg	n₃×d₃	H₁	A₂	B₂	H	A	A	B	A₄	A	B₃	B₄
TH160	C + 1300	C‑750	750	200	400	320	6×Φ18	900	1000	295	1500	1131	1330	497	1000	1105	280	385
TH200	C + 1350	C‑750	750	200	400	425	6×Φ18	900	1000	340	1500	1131	1374	506	1000	1105	255	460
TH250	C + 1500	C‑850	850	200	340	496	8×Φ22	1000	1190	376	1800	1346	1649	598	1180	1362	400	532
TH315	C + 1600	C‑900	900	250	350	571	8×Φ22	1120	1267	443	1800	1416	1825	695	1250	1396	475	621
TH400	C + 1760	C‑950	950	250	400	658	8×Φ22	1250	1394	518	1900	1566	2080	793	1400	1546	560	706
TH500	C + 2300	C‑940	1060	250	360	788	10×Φ26	1400	1545	579	2000	1808	2380	910	1600	1768	670	838
TH630	C + 2300	C‑950	1250	300	400	918	10×Φ26	1600	1706	644	2200	2028	2720	1066	1800	1968	800	968
TH800	C + 2390	C‑880	1320	300	450	1100	10×Φ26	1800	1866	709	2200	2208	3110	1216	2000	2148	1000	1148
TH1000	C + 2650	C‑950	1400	300	410	1360	12×Φ32	2000	2065	825	2350	2460	3560	1460	2200	2370	1200	1370
TH1250	C + 2780	C‑1000	1500	320	450	1570	12×Φ32	2400	2221	910	2500	2660	4040	1710	2400	2570	1450	1520
