无轴螺旋输送机

无轴螺旋输送机

优势

①无中心轴设计,适合输送粘性强、易缠绕物料

②扭矩可达4000N/m,输送量是有轴的1.5倍

③全封闭输送和易清洗的螺旋表面,可保证物料不受污染

输送量:458立方/时

输送长度:70米

价格:4000元起

咨询热线:0373-2682 333

索取优惠报价 在线咨询

无轴螺旋输送机输送污泥

产品介绍

无轴螺旋输送机采用了无轴设计,在输送过程中,可以有效防止粘性强、缠绕性物料的堵塞问题,可用于输送水泥、污泥、厨余垃圾等物料,输送角度一般建议不超过20°。

无轴螺旋输送机介绍

大汉无轴螺旋输送机可分为单无轴螺旋输送机和双无轴螺旋输送机两种,还可按照输送物料选用碳钢和不锈钢材质,叶片材质主要由碳钢、不锈钢及锰钢等三种。

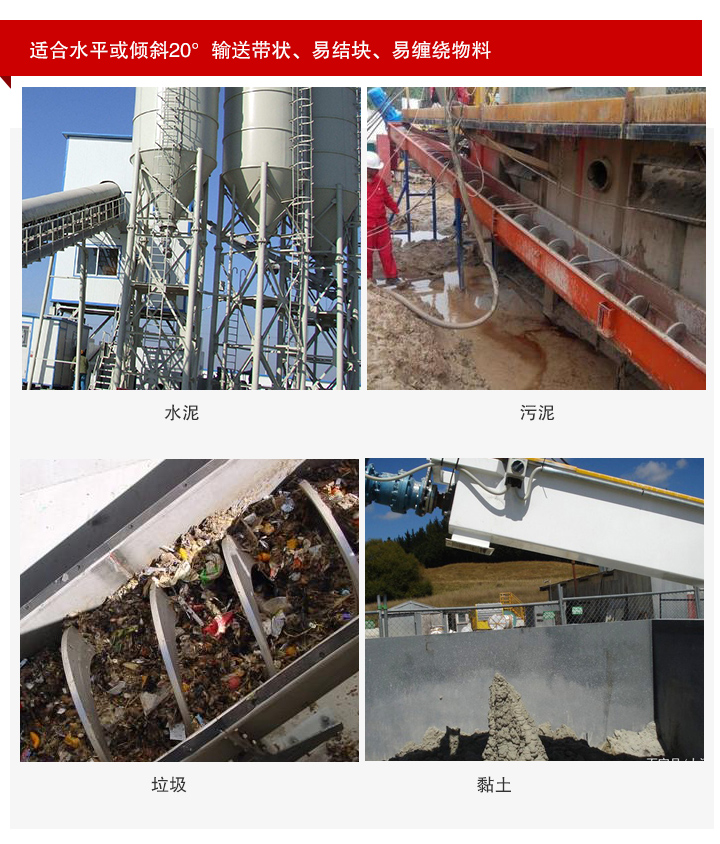

适用范围

无轴螺旋输送机应用

无轴螺旋输送机广泛用于食品、医药、化工、 建筑等部门,在倾角β< 20 °的情况下,输送黏度大、易结块、易缠绕的粉末、颗粒及块状物料。

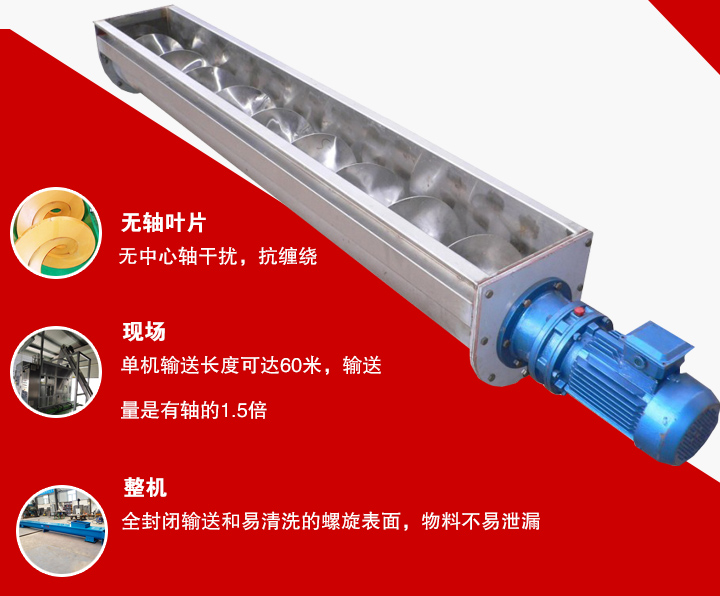

特点优势

无轴螺旋输送机特点

1、无中心轴的干扰,具备良好的抗缠绕性,对于输送带状、缠绕性物料具备优势;

2、相对于有轴螺旋输送机,其输送量是相同直径有轴螺旋输送机的1.5倍;

3、扭矩可达4000N/m,单机输送长度可达60米,可根据用户需要,采用多级串联式安装,输送长度更长;

4、采用全封闭输送和易清洗的螺旋表面,可保证环境卫生和所送物料不受污染、不泄漏。

结构组成

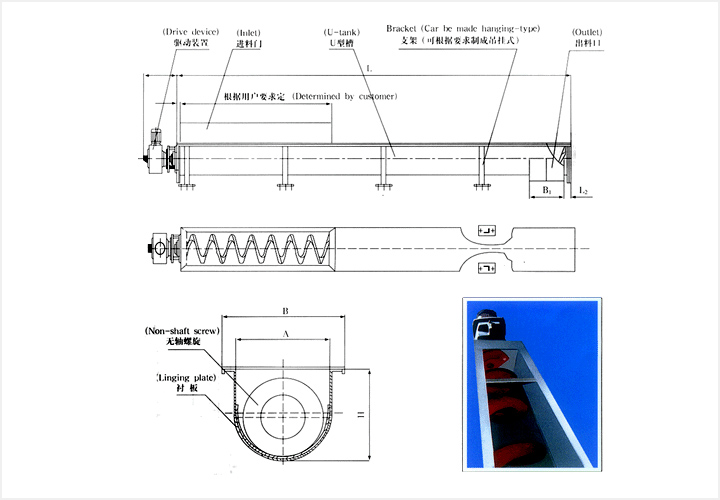

无轴螺旋输送机结构图

无轴螺旋输送机由驱动机构(电机减速机、传动轴)、U型槽与支架、无轴螺旋、衬板、盖板、进料口、出料口、紧固件等部件组成。

工作原理

无轴螺旋输送机原理

当无轴螺旋输送机启动后,物料从输送机的进料口进入,依靠螺旋叶片的旋转将物料推移滑行,沿U型输送槽送至出料口,并与压榨机或垃圾小车配套,将物料进行下一步处理。

技术参数

WLS型 100 160 200 250 315 400 500 630 800 1000 1250
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33
