板链斗式提升机

板链斗式提升机

优势

①适合磨琢性较大的粉状/粒状/小块状物料垂直输送

②采用圆板链条作为牵引件,无打滑脱链现象

③料斗形式多,可根据物料性质选择

输送量:365m³/h

输送高度:50m

价格:28000元起

咨询热线:0373-2682 333

索取优惠报价 在线咨询

板链斗式提升机产品概述:

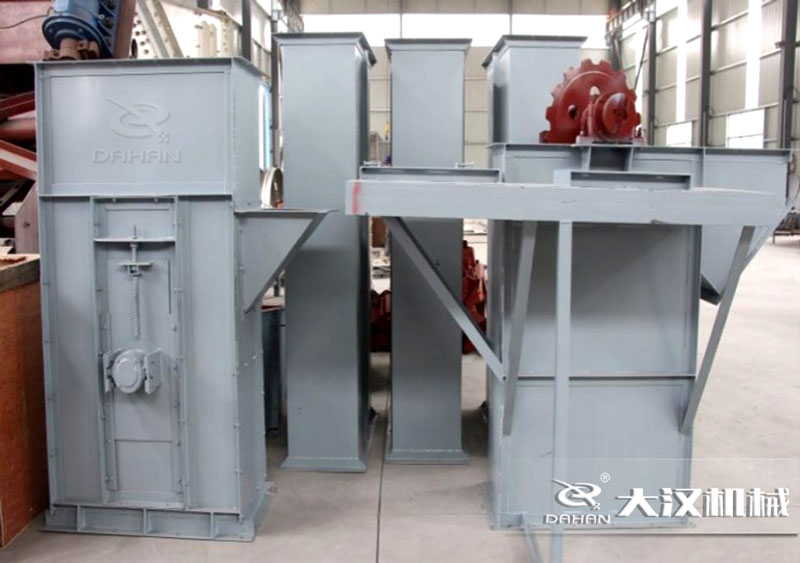

板链斗式提升机

板链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆板链斗式提升机采用混合式或重力卸料,挖取式装料。牵引件用优质合金钢高度圆板链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。

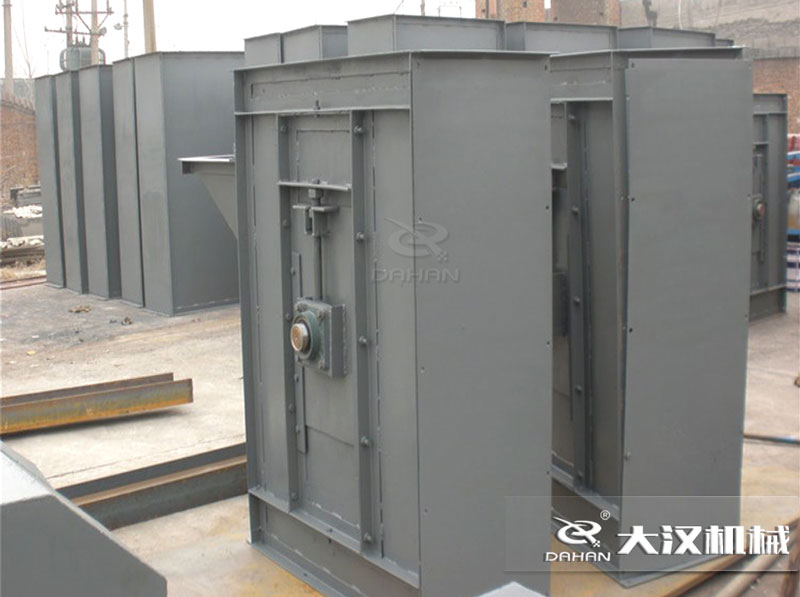

板链斗式提升机

该斗式提升机适用于输送堆积密度小于1.5t/m易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料,物料温度在250℃以下。

本机备有二种料斗:ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。

本机传动装置有二种形式,分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上,省去了传动平台,联轴器等,使结构紧凑、重量轻、而且内部带有异型辊逆止器,逆止可靠,该减速器噪声低,运转平稳,并随主轴浮动,可消除安装应力。本机输送量365m3/h,提升高度为50m。

板链斗式提升机主要特点:

板链斗式提升机主要特点

1.维护方便,寿命长。

2.机壳钢板加厚、刚性好。

3.输送物料的温度可达250℃。

4.中节机壳具有单通道和双通道两种形式。

5.提升高度运行平稳可靠,噪音小,维护方便。

6.改进机型的提升输送量比普通机型提高30%以上。

7.提升机板链采用低合金钢锻造,并经渗碳淬火处理,具有抗拉强度和耐磨性能。

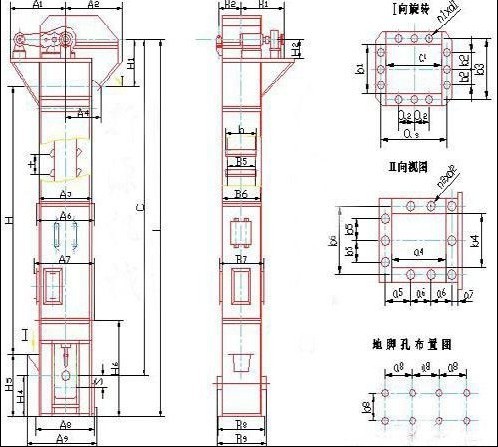

板链斗式提升机外形示意图:

板链斗式提升机外形图

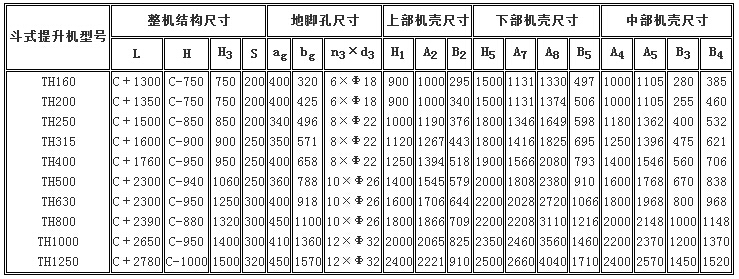

板链斗式提升机主要安装尺寸:

板链斗式提升机安装参数
