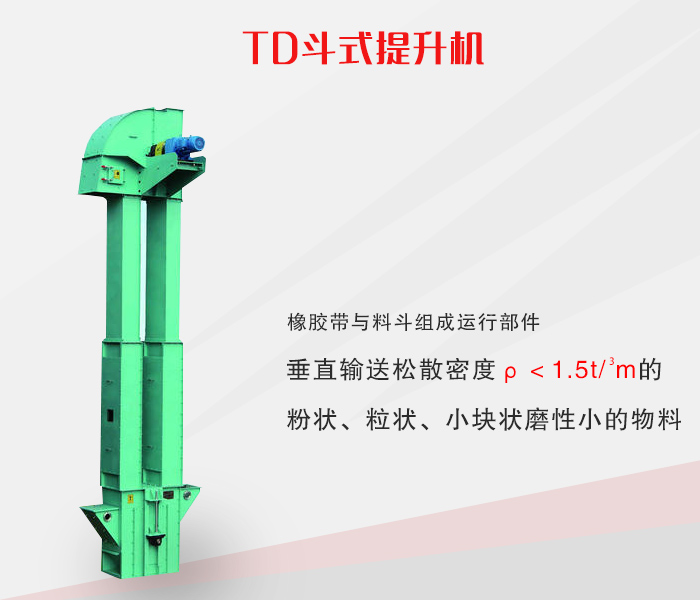

TD斗式提升机

TD斗式提升机

高强度橡胶带作为其牵引构件,克服了链条啮合驱动产生动载荷,可提升各种粉状、粒状和块状(≤30mm)物料,物料温度≤120℃,与一般提升机相比节约能耗30%以上
优势

①适合粉状/粒状/小块状输送

②密封性好,无粉尘污染

③无故障时间超过2万小时

斗容:3~102L

斗速:1.4~1.8m/s

电机功率:5.5~7.5KW

输送量:32-686立方/时

提升高度:100米(超过80米需特殊设计)

价格:18000元起

咨询热线:0373-2682 333

索取优惠报价 在线咨询

TD斗式提升机产品概述:

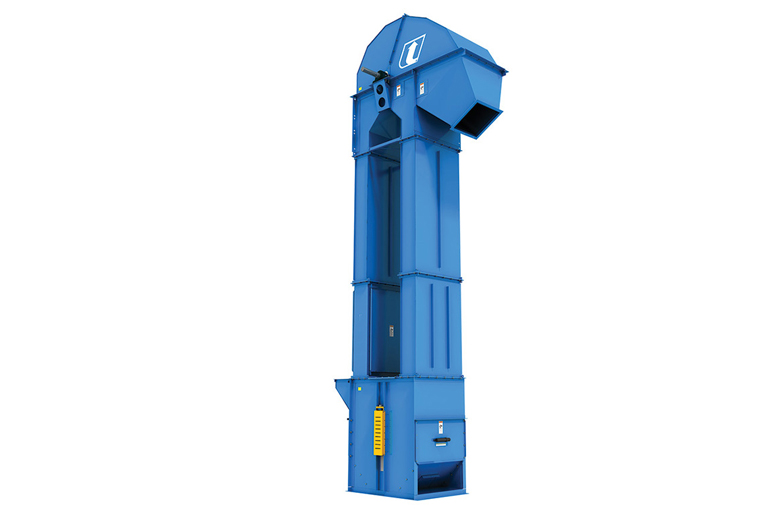

TD型斗式提升机

TD斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度高40m。TD型按JB3926-85《垂直斗式提升机》标准设计制造,目前国内常用的斗式提升机均为垂直式。TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。

TD型斗式提升机  TD型斗式提升机

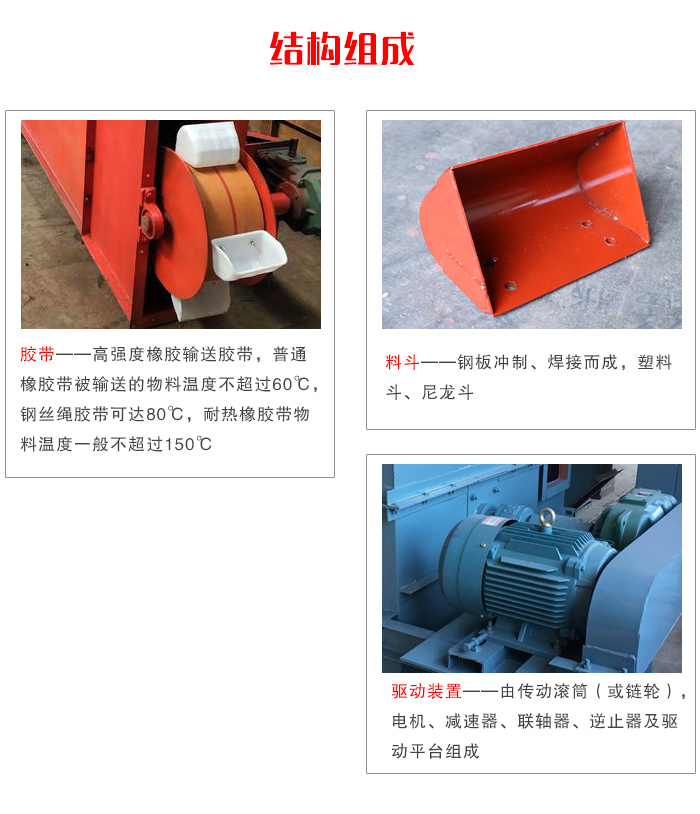

TD型斗式提升机基本结构:

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。TD型斗式提升机结构形式:传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。

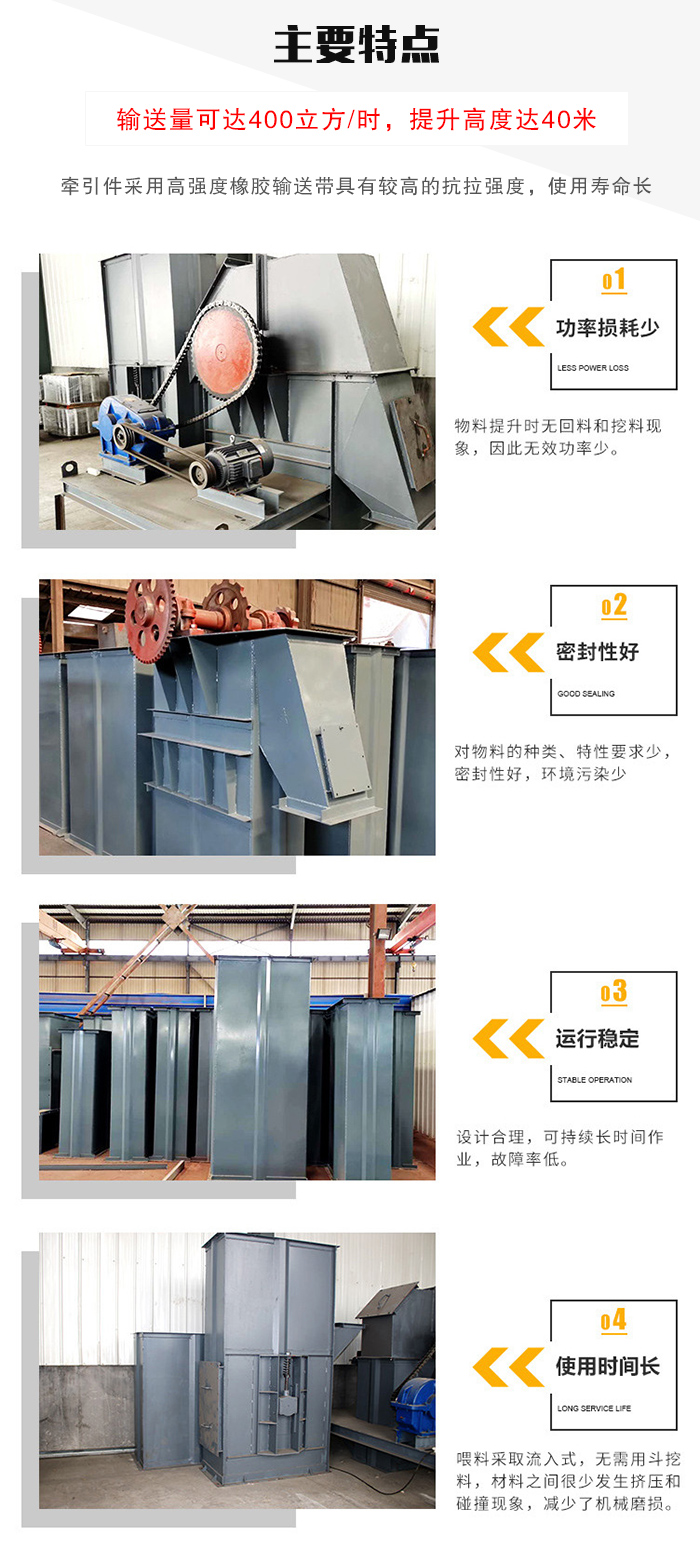

TD型斗式提升机主要特点:

TD型斗式提升机特点

1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。

2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。

3.运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。

4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

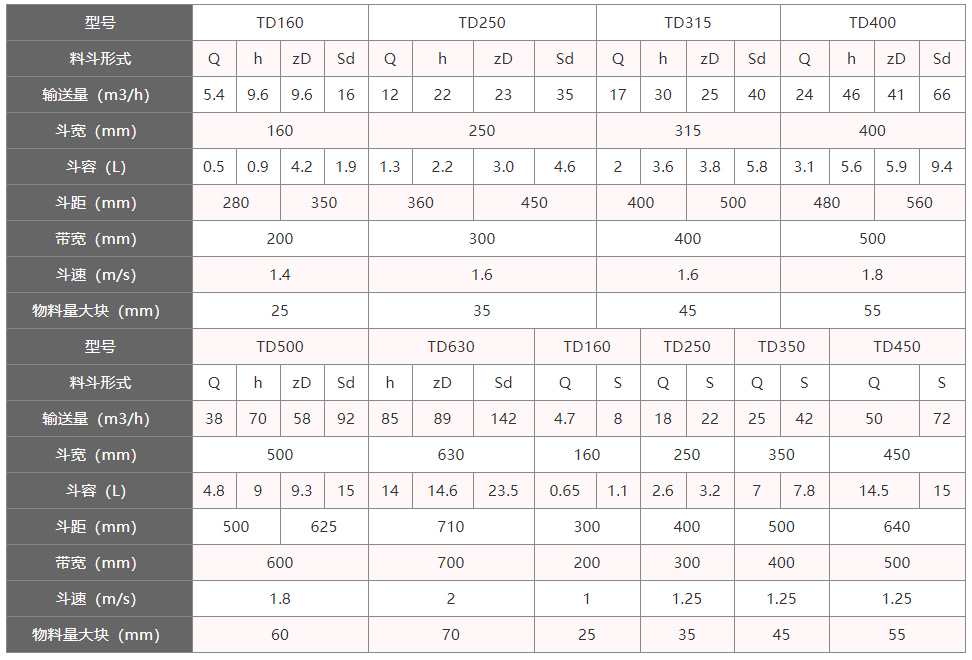

TD型斗式提升机技术参数表:

TD型斗式提升机参数

  说明:

1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。

2.斗提机料斗用途为:

3.浅料斗:输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。

4.深料斗:输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。
