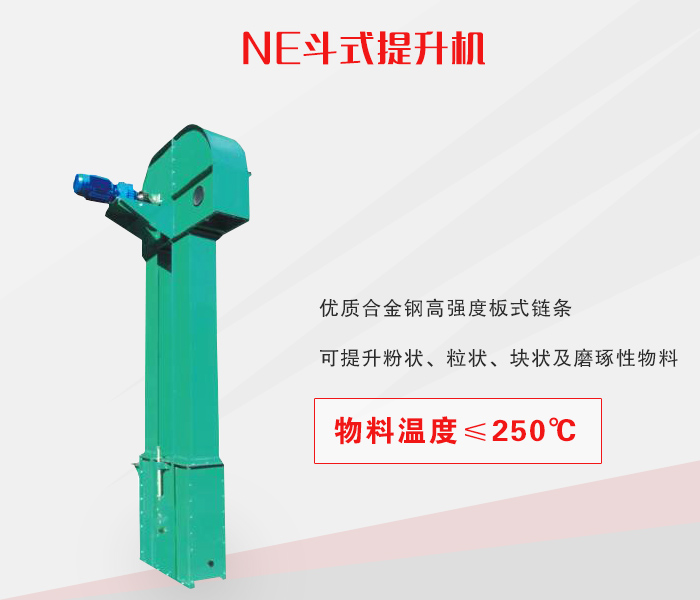

NE斗式提升机

NE斗式提升机

采用优质合金钢高强度板式链条,适合粉状/粒状/小块状输送,物料温度在250℃以下,所耗功率仅仅是普通环链斗式提升机的70%
优势

①适合粉状/粒状/小块状输送

②链条是优质合金钢高强度板式链条,耐磨可靠

③驱动部分采用硬齿面减速机,运行平稳

斗容:0.5~15L

斗速:1~1.8m/s

电机功率:5.5~7.5KW

输送量:800立方/时输送高度:40米

价格:28000元起

咨询热线:0373-2682 333

索取优惠报价 在线咨询

NE斗式提升机产品概述:

NE斗式提升机是应用广泛的一种垂直提升设备,它被用来提升各种散状物料,如:矿石、煤、水泥、水泥熟料等。NE型板链斗式提升机是学习和借鉴国内外技术研制的产品,主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。

NE斗式提升机在各工业应用广,正在逐步淘汰HL型等环链式提升机。该系列为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

NE斗式提升机工作原理和外形图:

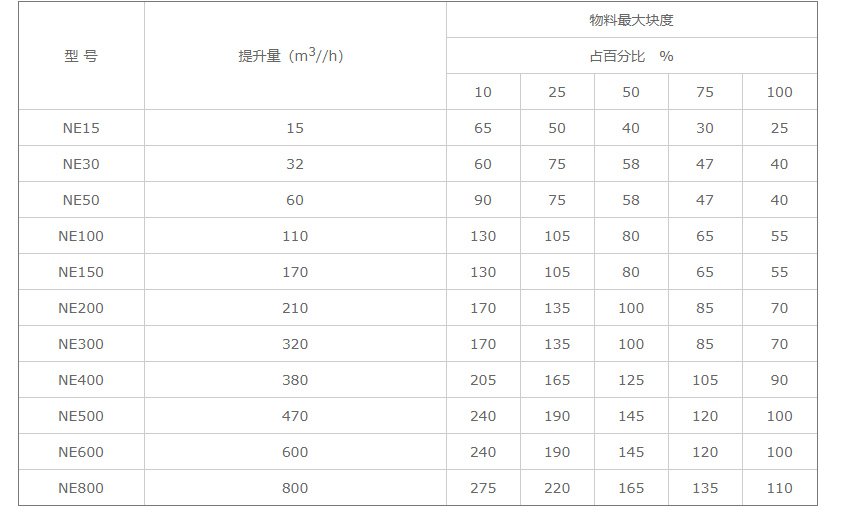

NE斗式提升机是流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量大;且生产能高,能耗较低,可逐步代替其他类型提升机,其主要参数见下表。该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。

注:上表中所给出的技术参数为部分板链斗式提升机的参数,其他型号规格的板链斗式提升机的参数这里不再一一列出,咨询具体详细参数请致电我公司业务或技术部!

NE斗式提升机主要特点:

1.密封性好,环境污染少。

2.操作、维修方便、易损件少。

3.使用成本低,由于能耗低和维修少,使用成本极、低。

4.运行可靠,先进的设计原理,保证整机运行的可靠性。

5.结构刚性好,精度高。机壳经折边和中间压筋,再经焊接,刚性好、外观漂亮。

6.机械尺寸小,与同等提升量的其它各种提升机相比,这种提升机的机械尺寸较小。

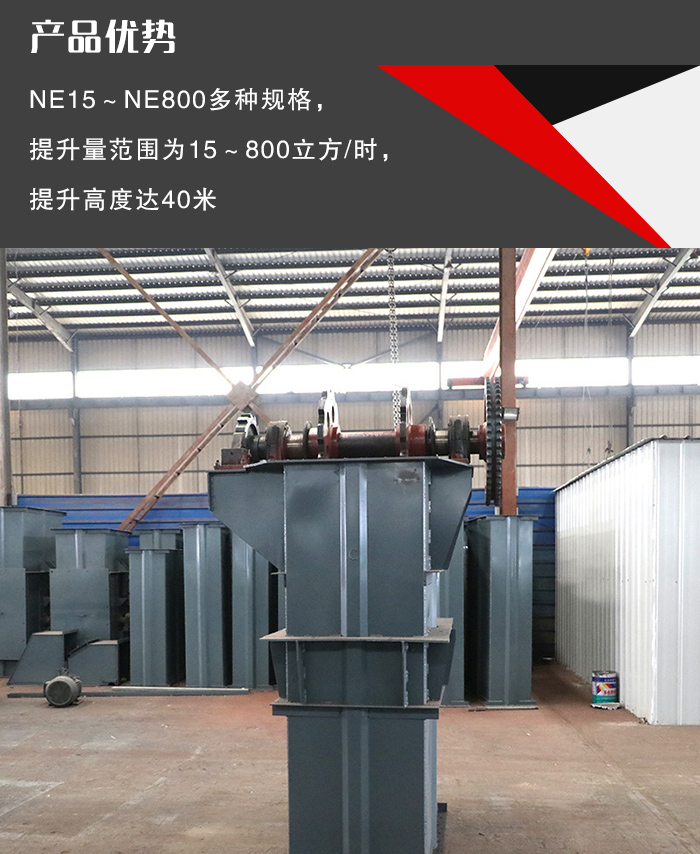

7.输送能力大,该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h 。

8.操作方便,维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物料的垂直提升。

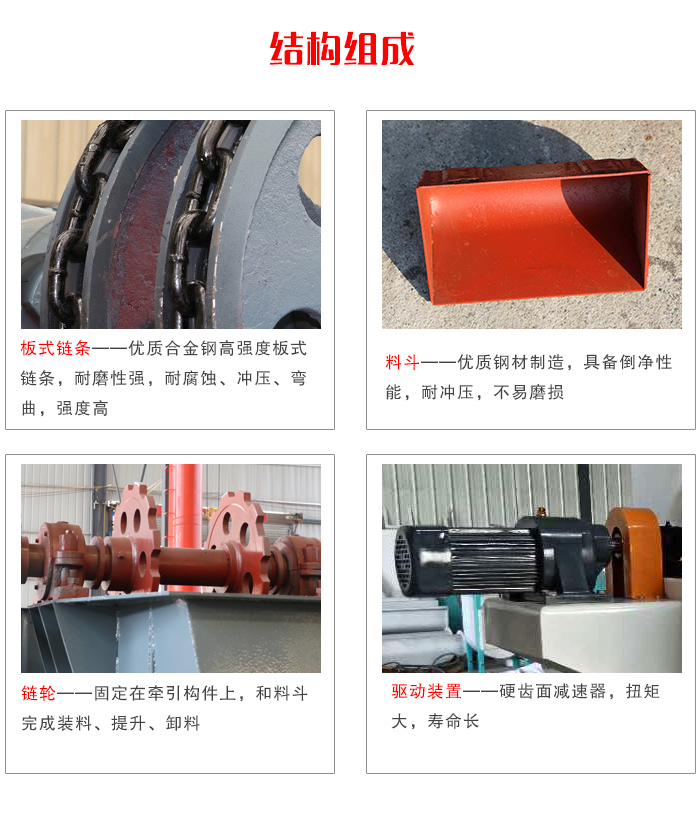

NE斗式提升机主要结构:

NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。

上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

下部装置---安装有自动张紧装置。

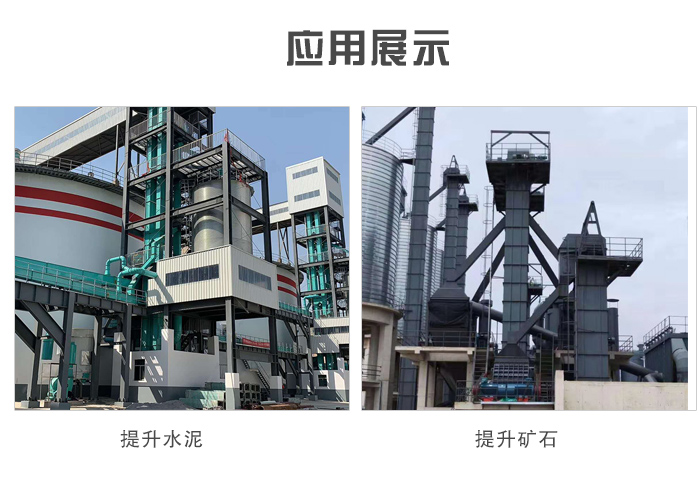

现场案例

NE斗式提升机主要部件特点:

1.上部装置:安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。

2.中间节:部分中间节装有轨道(双排节),以防止链条工作中摆动,部分中间节装有检修门以便维修。

3.下部装置:安装有张紧装置,NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。

4.上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。

5.板链:链板采用 45 # HRC36~42。

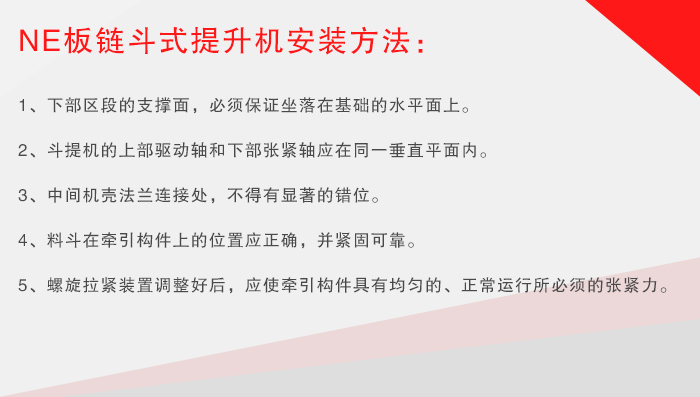

NE板链斗式提升机安装方法:

1、下部区段的支撑面,必须保证坐落在基础的水平面上。

2、斗提机的上部驱动轴和下部张紧轴应在同一垂直平面内。

3、中间机壳法兰连接处,不得有显著的错位。

4、料斗在牵引构件上的位置应正确,并紧固可靠。

5、螺旋拉紧装置调整好后,应使牵引构件具有均匀的、正常运行所必须的张紧力。
