NE斗式提升机常见的规格型号你知道几种?

发布时间:2015-9-5 浏览次数:

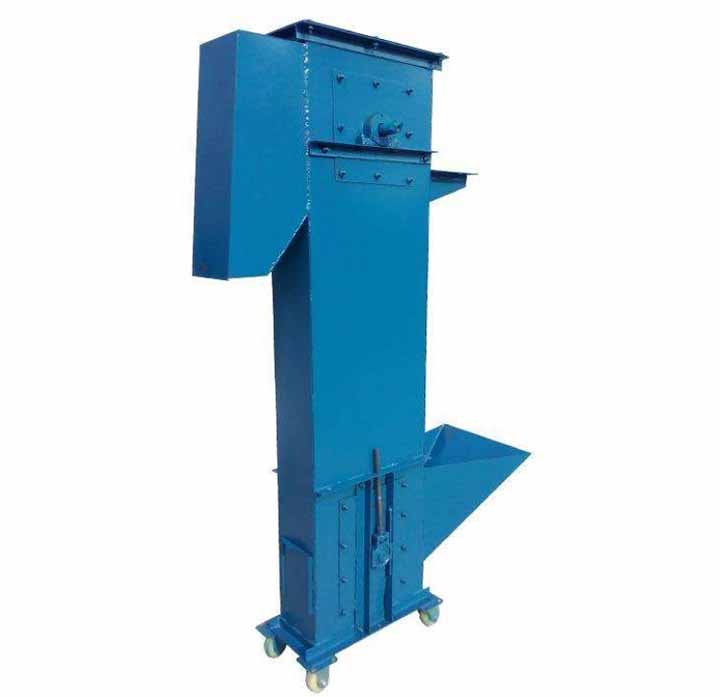

  NE型斗式提升机是引进国外先进技术研制、开发的产品,是斗式提升机常见的一种类型。适用于垂直输送粉状、粒状和块状的物料,也可提升磨琢性大的物料,如粉煤灰、矿渣、石灰石、水泥生料、水泥熟料、水泥、煤、干粘土等。物料温度一般不超过250℃,提升高度最高可达40M。

  NE型斗式提升机为板链式、重力诱导卸料的提升设备。该机采用流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。主要技术参数负荷JB3926-85标准要求。链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。

  NE系列板链式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

  NE斗式提升机是以输送量命名的。

  NE斗式提升机应用广泛。NE板链式斗式提升机适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。

  NE斗式提升机特点:

  提升范围广,对物料要求不严格,输送量大,驱动功率小,使用寿命长,运行平稳,密封性好,操作维修方便,提升机采用了先进的设计保证了整机运行的可靠性,结构精密机壳刚性都优于其他提升机。

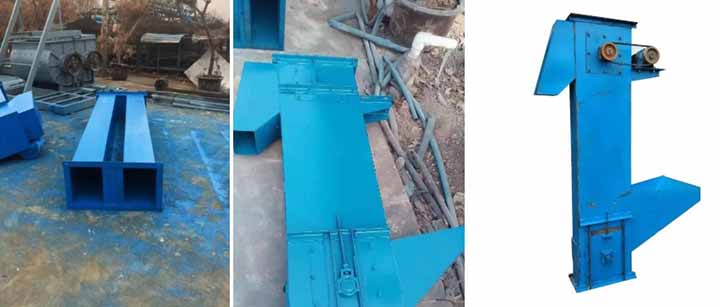

  NE型斗式提升机结构:

  NE系列斗式提升机有运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

  1)运行部件

  由料斗和专用链条组成,NE30及以下采用单排链,NE50~NE800采用双排链。

  2)驱动装置

  采用多种驱动组合驱动(依用户实际需要而定)。驱动平台上装有检修架和栏杆。驱动装置分左装和右装两种。

  3)上部装置

  安装有轨道(双排链)、逆止器,卸料口装有防回料橡胶板。

  4)中间节

  部分中间节装有轨道(双链),以防止链条在工作中摆动。

  5)下部装置

  斗式提升机安装有自动张紧装置。

  NE斗式提升机零部件的选用及检验:

  1)、选用高填充率耐磨料斗。

  2)、选用合金钢耐磨套筒滚子链。销轴和外链板固定,套筒和内链板固定可有效的减少承载部件的磨损。

  3)、头部链轮由轮毂和分体齿圈组成。尾部链轮采用光齿,能有效的防止头尾不同步引起的跳齿和磨损现象。

  4)、零件加工后,采用德国进口的网袋式自动翻转热处理设备,均匀渗碳淬火。

  5)、采用普检和破断拉伸试验检测手段,充分保证技术要求。
