环链斗式提升机与板链和钢芯胶带斗式提升机有什么区别

发布时间:2015-9-29 浏览次数:

  斗式提升机的牵引构件有环链、板链和胶带等几种。下面我们来了解一下这三种斗式提升机的区别,以帮助你更好的了解斗式提升机的效果。

  钢芯胶带斗式提升机牵引构件采用高强度钢丝绳芯橡胶带,克服了链条与链轮啮合时驱动产生的动载荷,较链条提升更轻便,工作平稳,能以较快的运行速度而达到较高的生产率,在同样的生产条件下,胶带因其工作速度高和自重较轻,可使物料线载荷和牵引构件的线载荷较小从而减少整机的尺寸、自重。同时,由于胶带具有良好弹性,柔韧性,在料斗进行装载时有减振作用。因采用了高强度钢丝绳芯胶带,可使提升机的提升高度及输送量大为提高,因而钢丝胶带斗式提升机具有良好发展前景。

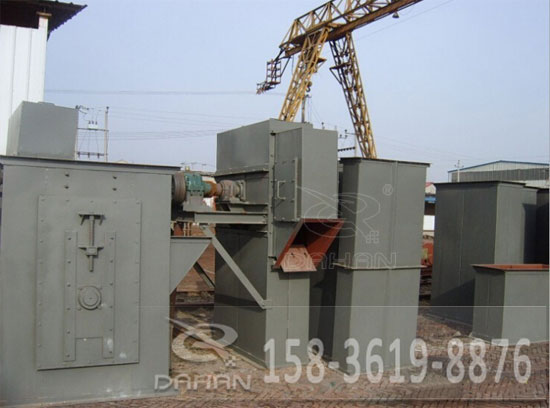

钢芯胶带斗式提升机

  NE系列板链式斗式提升机本机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广;且生产能高,能耗较低,可逐步代替其他类型提升机,其主要参数见下表。该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。

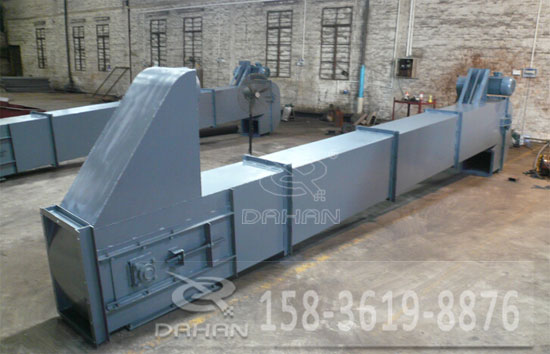

NE板链斗式提升机

  HL型环链离心斗式提升机,由运动部分(料斗与牵引链条)、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成(见下图)。本提升机的料斗为间断式布置,利用“掏取法”进行装载,“离心投料法”卸料。本提升机的牵引机构是两根环形链条.我公司生产的HL型环链离心斗式提升机,由运动部分(料斗与牵引链条)、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成(见下图)。本提升机的料斗为间断式布置,利用“掏取法”进行装载,“离心投料法”卸料。本提升机的牵引机构是两根环形链条。

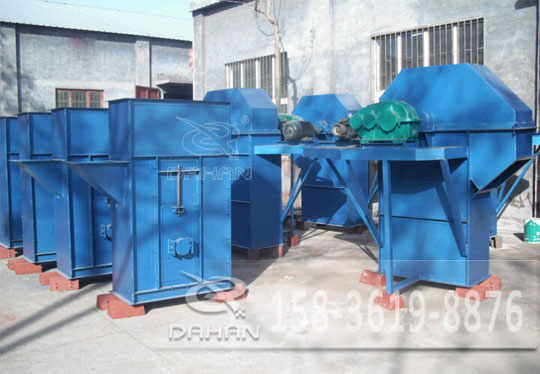

HL环链斗式提升机

  1、环链的结构和制造比较简单,与料斗的链接也很牢固,输送磨琢性大的物料时,链条的磨损较小,但其自重较大。

  2、板链结构比较牢固,自重较轻,适用于提升量大的提升机,但交接壮举易被磨损。

  3、胶带的结构比较简单,但不适宜输送磨琢性大的物料,普通胶带物料温度不超过60℃,钢绳胶带允许物料温度达80℃,耐热胶带允许物料温度达120℃,环链、板链输送物料的温度可达250℃。

  斗式提升机是我们在生产中最广泛用的到设备之一,正确的了解斗式提升机知识及效果,会让生产有事半功倍的效果,三原为你说明斗式提升机最广泛使用的是带式(TD)和环链式(TH)两种型式。用于输送散装水泥时大多采用深型料斗。如TD型带式斗式提升机采用离心式卸料或混合卸料适用于堆积密度小于1.5t/m3的粉状、粒状的物料。TH环链斗式提升机采用混合式或重力式卸料用于输送堆积和密度小于1.5t/m3的粉状、粒状物料。

Tags:环链斗式提升机,板链斗式提升机,钢芯胶带斗式提升机
