斗式提升机的料斗样式和牵引构件

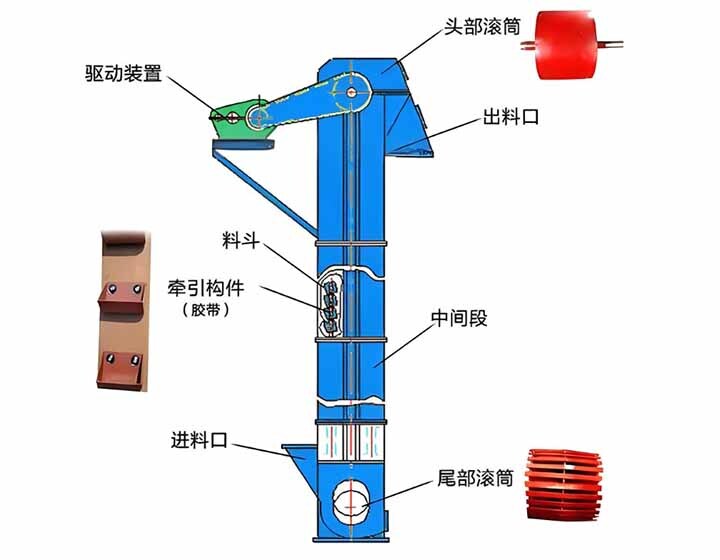

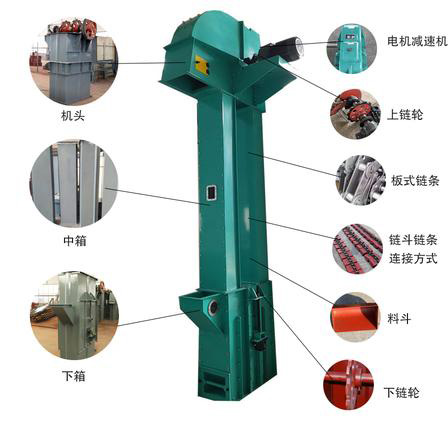

斗式提升机由壳体、牵引件（输送链）、料斗、驱动轮（头轮）、改向轮（尾轮）、张紧装置、导向装置、加料口（入料口）和卸料口（出料口）。

料斗样式

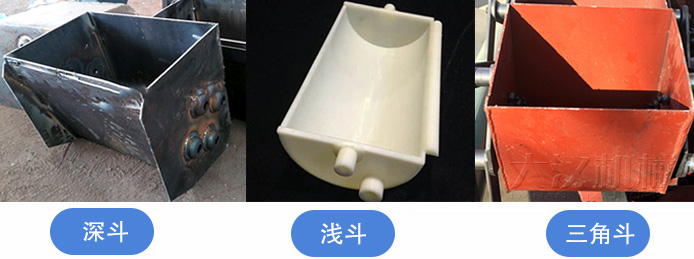

斗式提升机常用料斗分为圆柱形深斗、圆柱形浅斗与尖角形斗三类，可以针对不同特性物料实现稳定输送与卸料。

1，圆柱形深斗：斗口呈 65° 倾斜，斗体深度较大。适用于干燥、流动性佳、易于散落的粒状物料输送。

2，圆柱形浅斗：斗口呈 45° 倾斜，斗体深度较小。适用于潮湿、流动性一般的颗粒状物料输送。

3，尖角形斗：料斗侧壁延伸至底板外侧形成挡边；卸料时，物料可沿着前一个料斗挡边与底板形成的导槽滑落卸料，主要用于黏稠性大、自重较大的块状物料输送。

牵引构件型式

斗式提升机牵引构件主要分为橡胶带与链条两大类，对应不同工况选型：

1，橡胶带牵引： 料斗采用螺钉、弹性垫片紧固在胶带上，胶带宽度超出料斗 35～40mm。设备运行平稳、噪音小，适合磨琢性较小、温度不高的颗粒、粉状物料输送。

,

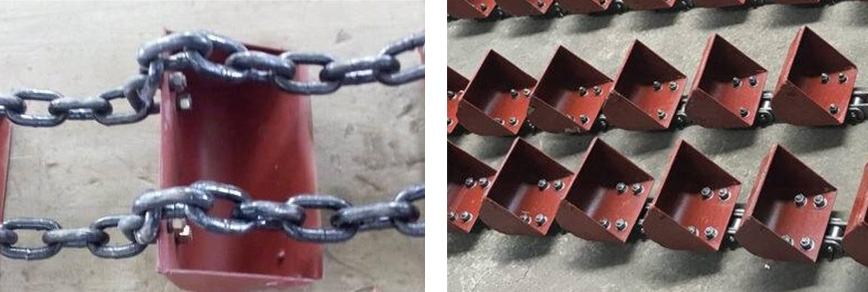

2，链条牵引：（TH 环链、NE 板链） 窄料斗（宽度 160～250mm）采用单链，链条固接在料斗后壁；宽料斗（宽度 320～630mm）采用双链，链条连接料斗两侧。链条抗拉强度大，可输送高温、块状、磨蚀性强物料；缺点是链节磨损较快，需定期维护保养。

牵引构件与料斗合理匹配，是保障斗式提升机稳定输送、减少堵料与部件磨损的关键。
