z型斗式提升机

产品概述

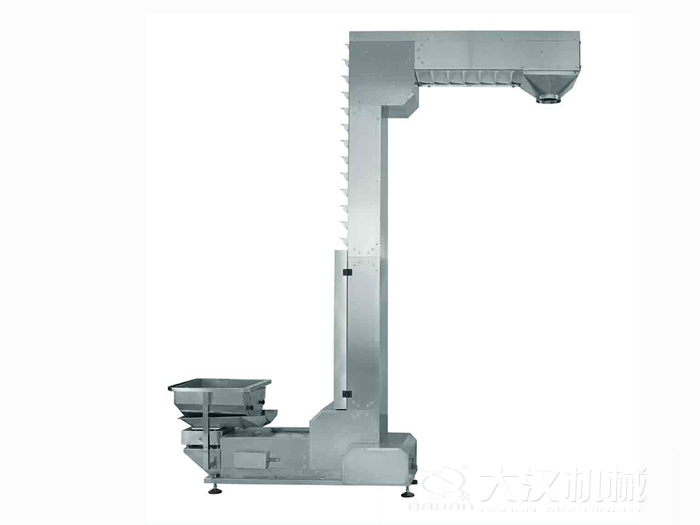

z型斗式提升机

z型斗式提升机外观为“z”字型,简称z型提升机、z型斗提机,可以水平—垂直—水平输送物料,输送量可以达到100㎡/h,提升高度可达100m。

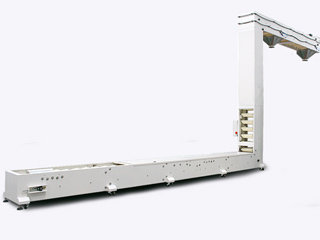

z型斗式提升机提升干果

Z型斗式提升机(也称为斗式输送机)由框架,料斗,链条,链轮,控制箱和其他附件组成,用于有效地垂直输送散装或散装物料。斗式提升机可以将各种散装物料从轻到重提升从细小的,易流动的细小物料到较大的,部分易碎的物品。对它们通常以“ Z电梯”或“ C电梯”配置进行设计。

大汉厂家生产的z型斗式提升机可根据使用需求的不同选用碳钢喷塑、304不锈钢、316L不锈钢等材质,料斗材质有改性塑料料斗、碳钢料斗、不锈钢料斗可选。

适用范围

z型斗式提升机应用

食品工业:坚果,糖,米,谷物,面粉,零食。

化学工业:化肥、尿素、膨润土,生石灰,塑料颗粒。

食品工业:坚果,糖,米,谷物,面粉,零食。

冶金,矿山行业:金属粉末,螺钉。

废物处理:猫砂,活性炭。

特点优势

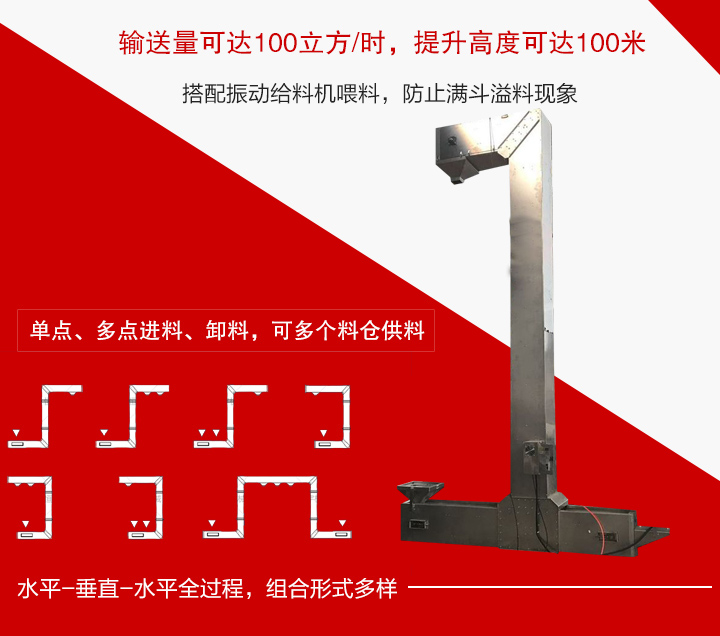

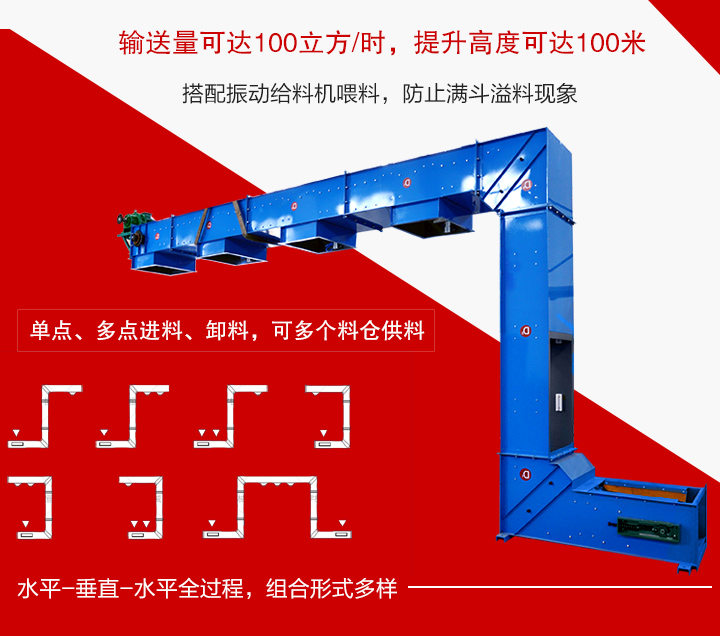

z型斗式提升机特点

1、组合形式多样,可水平-垂直-水平输送物料。

2、零破损,进料、输送、卸料全过程,对物料无破损。

3、可单点或多点自动下料,适应于一排多个料仓供料。

4、防溢料,可搭配振动给料机流入式匀速喂料,克服了满斗溢料现象。

5、整机壳密封,运行过程中无泄漏,无粉尘飞扬,减少污染。

6、水平长度1.2米到30米,垂直高度1.5米到30米,可根据客户现场进行设计。

工作原理

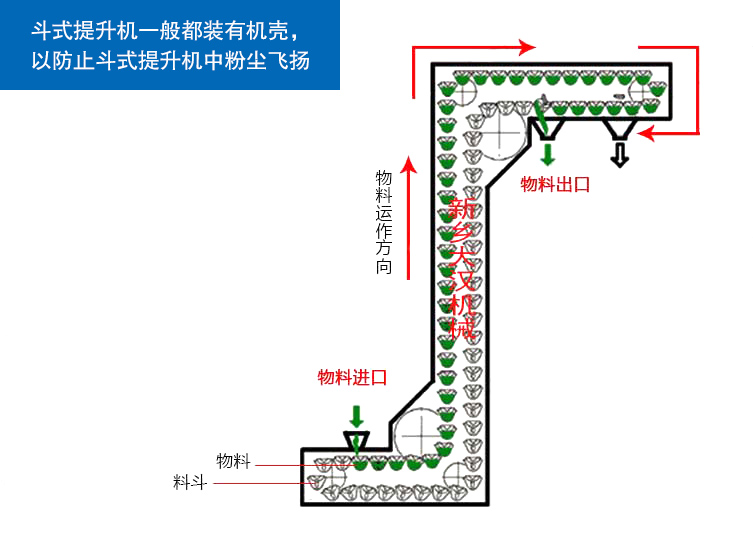

z型斗式提升机工作原理

z型提升机主要由壳体、牵引件(输送链)、料斗、驱动轮(头轮)、改向轮(尾轮)、张紧装置、导向装置、加料口(入料口)和卸料口(出料口)等部分组成。

z型斗式提升机料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转, 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬。

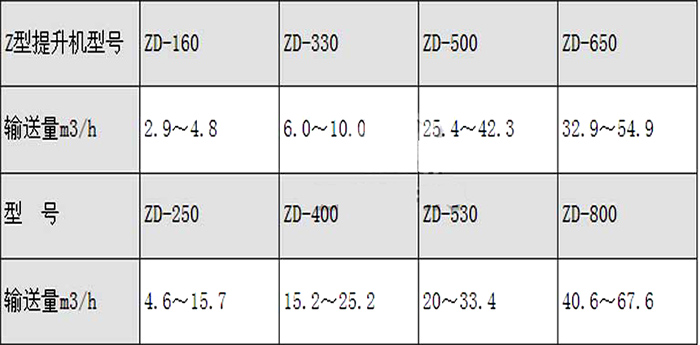

技术参数

型号 ZD-160 ZD-330 ZD-500 ZD-650 ZD-250 ZD-400 ZD-530 ZD-800
输送量m³/h 2.9~4.8 6.0~10.0 25~42.3 32.9~54.9 4.6~15.7 15.2~25.2 20~33.4 40.6~67.6

z型斗式提升机不同形式

z型斗式提升机不同机型

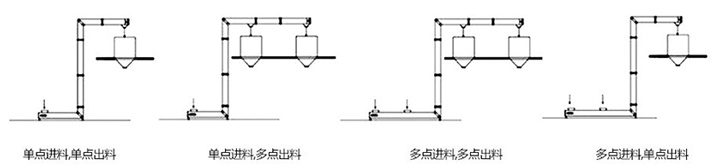

z型斗式提升机可用于Z型供料,C型供料,Z—C混合型供料及多点上料,多点下料等场合,可搭配料仓、振动喂料机实现自动喂料。

z型斗式提升机选型

z型斗式提升机配套设备

z型斗式提升机配套设备

z型斗式提升机多用于称重包装机的供料,色选机的供料及复选供料,自动化生产线的立体循环上下料,全自动称重配料系统的多点供料。

z型斗式提升机维护事项

1、z型斗式提升机应空负荷开车。所以每次停机前应排尽所有料斗内的物料,然后再停车。

2、不能倒转。倒转即可能发生链条脱轨现象,排除脱轨故障很麻烦。

3、均匀喂料。禁止突然增大喂料量。喂料量不能超过提升机的输送能力。否则容易造成底部的物料堆积严重时发生“闷车”事故。

4、及时适量补充润滑油。

5、链条和料斗严重磨损或损坏时应及时更换。
